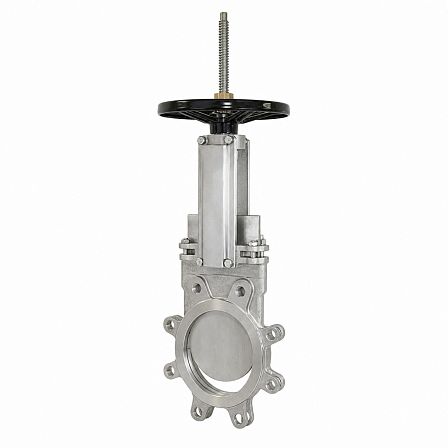

Затвор шиберный ГРАНОКС, EX, Ду 150, Ру 10, Рраб 10 бар, корпус CF8M, нож AISI 316, METAL, выдвижной шток, штурвал, BB02E76988
АРТ: BB02E76988

Затвор шиберный ГРАНОКС, EX, Ду 150, Ру 10, Рраб 10 бар, корпус CF8M, нож AISI 316, METAL, выдвижной шток, штурвал, BB02E76988

АРТ: BB02E76988
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Тип управления
Руль (штурвал, маховик)
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
Описание

Шиберный затвор ГРАНОКС EX-02-150-HW-M, артикул BB02E76988, предназначен для перекрытия потока рабочей среды в трубопроводе. Исполнение: одностороннее, DN 150, PN 10, рабочее давление до 10 бар; корпус CF8M, нож AISI 316, уплотнение металл/металл, ручное управление штурвалом с выдвижным штоком.

Конструкция и назначение
Затвор относится к серии ГРАНОКС EX — односторонним ножевым шиберным затворам. Запорным элементом является подвижный нож, который перемещается перпендикулярно оси трубопровода и перекрывает проходное сечение. Конструкция применяется в качестве запорной арматуры.

Основные параметры

  • Номинальный диаметр: DN 150.
  • Номинальное давление: PN 10.
  • Максимальное рабочее давление: 10 бар.
  • Серия затвора: EX.
  • Исполнение: одностороннее.
  • Управление: ручное, штурвал.
  • Шток: выдвижной.

Материалы основных деталей
Корпус затвора изготовлен из коррозионностойкой литой стали CF8M. Нож выполнен из нержавеющей стали AISI 316. Седловое уплотнение — металлическое, металл/металл. Такое исполнение исключает применение эластомерного седла в зоне перекрытия потока.

Присоединение к трубопроводу
Затвор выполнен в межфланцевом исполнении и устанавливается между ответными фланцами трубопровода. Присоединение рассчитано на условный проход DN 150 и номинальное давление PN 10.

Управление
Открытие и закрытие выполняется вращением штурвала. Выдвижной шток перемещается вместе с ножом и позволяет визуально контролировать положение запорного органа. Ручной привод не требует подключения внешнего источника энергии.

Идентификация изделия
Обозначение исполнения: EX-02-150-HW-M. Артикул: BB02E76988. В маркировке указаны затвор серии EX, диаметр DN 150, ручное управление штурвалом и металлическое седловое уплотнение.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Тип управления
Руль (штурвал, маховик)
Уплотнение седла
Металл по металлу
Максимальное рабочее давление, бар
10
Материал
Нержавеющие
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
10
Максимальная рабочая температура t max, °C
200
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Цвет
Нержавеющие матовые
Артикул
BB02E76988
Объём одной штуки, м³
0.00939
Тип шпинделя
Выдвижной
Вес (кг)
21
Длина (мм)
60
Ширина (мм)
240
Высота (мм)
652
