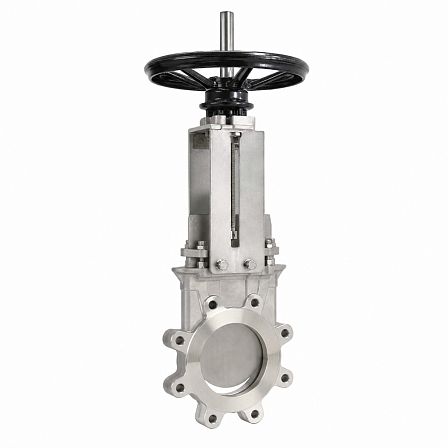

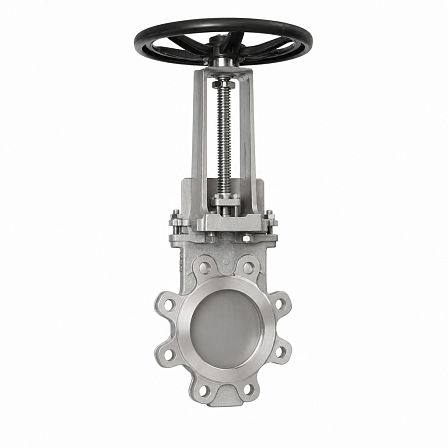

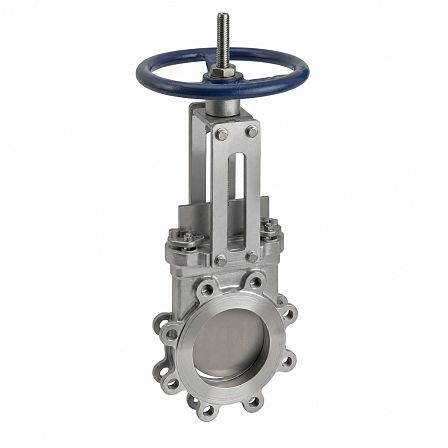

Затвор шиберный ГРАНОКС, EX, Ду 200, Ру 10, Рраб 10 бар, корпус CF8M, нож AISI 316, METAL, выдвижной шток, штурвал, BB02E77414
АРТ: BB02E77414

Затвор шиберный ГРАНОКС, EX, Ду 200, Ру 10, Рраб 10 бар, корпус CF8M, нож AISI 316, METAL, выдвижной шток, штурвал, BB02E77414

АРТ: BB02E77414
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Тип управления
Руль (штурвал, маховик)
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
Описание

Затвор шиберный ГРАНОКС EX, артикул BB02E77414, предназначен для перекрытия потока в трубопроводах DN 200. Исполнение рассчитано на номинальное и рабочее давление до 10 бар, оснащено ручным штурвалом и выдвижным штоком; корпус изготовлен из стали CF8M, нож — из AISI 316, уплотнение — металл по металлу.

Конструкция и назначение

Затвор относится к шиберным ножевым затворам серии EX однонаправленного действия. Запорный орган выполнен в виде плоского ножа, который перемещается перпендикулярно оси трубопровода. Изделие применяется как запорная арматура для полного открытия или перекрытия проходного сечения.

Основные параметры

  • Серия: ГРАНОКС EX.
  • Артикул: BB02E77414.
  • Условный проход: DN 200.
  • Номинальное давление: PN 10.
  • Рабочее давление: до 10 бар.
  • Присоединение к трубопроводу: межфланцевое, стяжное.
  • Направление действия: однонаправленное.

Материалы проточной части

Корпус затвора изготовлен из коррозионностойкой литой стали CF8M. Шиберный нож выполнен из нержавеющей стали AISI 316. Материальное исполнение предназначено для эксплуатации в средах, требующих применения нержавеющих сталей.

Уплотнение

Затвор имеет исполнение METAL — уплотнение металл по металлу. В конструкции седла не используется эластомерное уплотнение. Такое исполнение применяется при рабочих средах и условиях, для которых требуется металлическая пара уплотнения.

Управление

Управление осуществляется вручную штурвалом. Выдвижной шток перемещается вместе с ножом при открытии и закрытии затвора, что позволяет визуально контролировать положение запорного органа.

Рабочие среды

Исполнение с корпусом CF8M, ножом AISI 316 и металлическим уплотнением применяется для воды, пара, газообразных сред и нефтепродуктов. Условия применения должны соответствовать параметрам рабочей среды, давления и температуры, указанным в эксплуатационной документации на конкретную поставку.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Тип управления
Руль (штурвал, маховик)
Уплотнение седла
Металл по металлу
Материал
Нержавеющие
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
10
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BB02E77414
Объём одной штуки, м³
0.01455
Тип шпинделя
Выдвижной
Вес (кг)
34
Длина (мм)
60
Ширина (мм)
295
Высота (мм)
822
