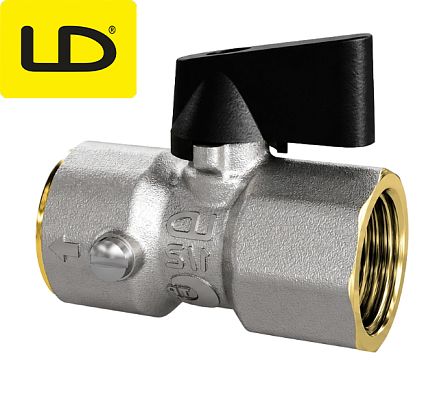

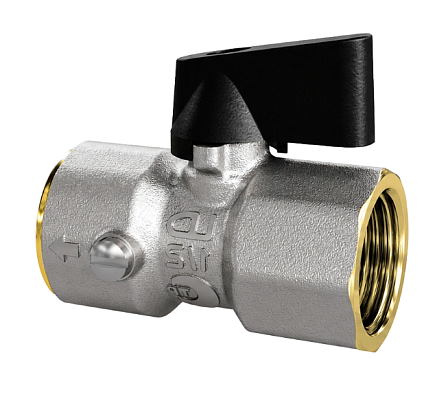

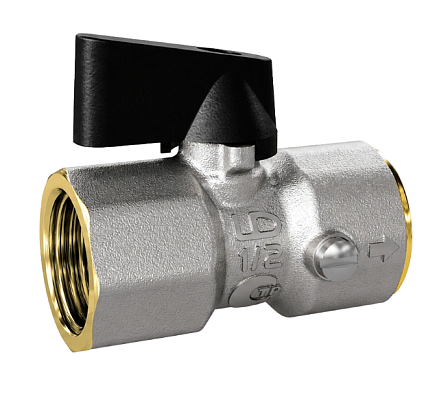

Кран шаровой LD Pride, Ду 15, Ру 40, М20, никелированный, для манометра, LD 44.516.1.15xM20.N
АРТ: LD 44.516.1.15xM20.N

Кран шаровой LD Pride, Ду 15, Ру 40, М20, никелированный, для манометра, LD 44.516.1.15xM20.N

АРТ: LD 44.516.1.15xM20.N
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Описание

Кран шаровой LD Pride LD 44.516.1.15xM20.N предназначен для подключения и обслуживания манометра на трубопроводе. Изделие имеет условный проход Ду 15, рассчитано на номинальное давление Ру 40 (4,0 МПа), оснащено внутренней резьбой G1/2 для врезки в линию и метрическим присоединением М20×1,5 для прибора контроля давления. Корпус выполнен из латуни с никелированным покрытием.

Назначение и конструкция

Кран применяется в трубопроводных системах холодного и горячего водоснабжения, отопления и при транспортировании технических жидкостей, совместимых с материалами арматуры. Он используется для присоединения манометра, отключения прибора от рабочей среды при замене или проверке, а также для сброса давления через спускное устройство. Управление выполняется поворотной рукояткой-флажком.

Присоединительные размеры

Присоединение к трубопроводу выполнено с внутренней трубной резьбой G1/2. Со стороны манометра предусмотрено метрическое резьбовое соединение М20×1,5. Условный проход крана составляет 15 мм, поэтому изделие предназначено для монтажа на участках трубопровода с присоединительным размером 1/2 дюйма. Конструкция предусматривает резьбовой способ установки без применения фланцев.

Рабочие параметры

Номинальное давление крана — Ру 40, что соответствует 4,0 МПа или 40 бар. Допустимая температура рабочей среды составляет от −20 до +150 °C. Номинальная пропускная способность Kvs — 2,8 м³/ч. Кран рассчитан на применение в системах, где требуется контролировать давление рабочей среды с помощью манометра.

Материалы

Корпус, шаровая пробка, шпиндель, гайка корпуса и прижимная гайка изготовлены из латуни ЛС59-1. Наружные поверхности имеют никелированное покрытие. Седельные уплотнения и уплотнение горловины выполнены из фторопласта Ф-4. Такое сочетание материалов применяется в резьбовой латунной запорной арматуре для воды и неагрессивных сред.

Габариты и комплектация

Строительная длина изделия составляет 49,5 мм, габаритная ширина — 30 мм, высота — 45 мм. Размер под ключ — 25 мм, длина рукоятки — 21,7 мм. Масса крана составляет около 0,126 кг. Изделие поставляется как кран для подключения манометра с метрической резьбой М20×1,5; манометр и уплотнительные материалы для монтажа приобретаются отдельно.

Нормативные данные

Кран относится к серии LD Pride, изготовлен в России и соответствует требованиям ГОСТ Р 59553-2021 для латунных шаровых кранов. Гарантийный срок производителя — 10 лет. Артикул изделия: LD 44.516.1.15xM20.N.

Характеристики
Страна производства
РОССИЯ
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Стандартнопроходные (неполнопроходные)
Дополнительные особенности
С дренажем (спускным устройством)
Ширина, мм
30 мм;
Высота, мм
45 мм;
Материал
Латунные
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
150
Присоединение
Резьбы внутренние
Количество в упаковке
40шт
Гарантия
10 лет
Цвет
Черные
Артикул
LD 44.516.1.15xM20.N
Длина (отрезок, бухта), м
30.2
Объём одной штуки, м³
0.00007
Вес (кг)
0.126
Длина (мм)
49
Ширина (мм)
30
Высота (мм)
45
