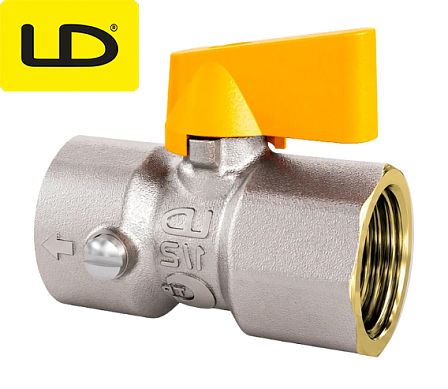

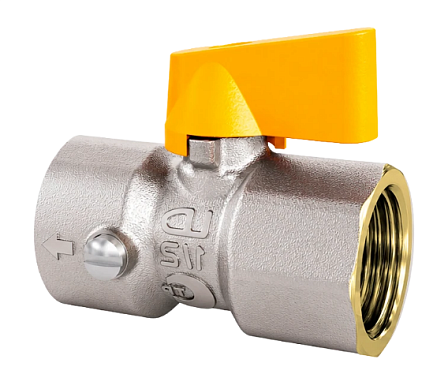

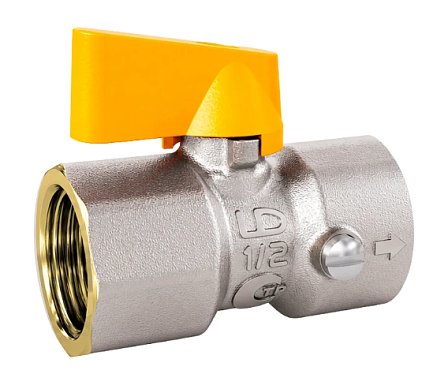

Кран шаровой LD Pride, Ду 15, Ру 40, М20, для газа, никелированный, для манометра, LD 44.516.1.15xM20.N GAS
АРТ: LD 44.516.1.15xM20.N GAS

Кран шаровой LD Pride, Ду 15, Ру 40, М20, для газа, никелированный, для манометра, LD 44.516.1.15xM20.N GAS

АРТ: LD 44.516.1.15xM20.N GAS
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Область применения
Газоснабжение
Тип
Прямой
Проход
Стандартнопроходные (неполнопроходные)
Описание

Кран шаровой LD Pride GAS LD 44.516.1.15xM20.N GAS предназначен для подключения манометра к газовой системе и отсечения его от трубопровода. Изделие имеет условный проход DN 15, номинальное давление PN 40, никелированное исполнение, резьбовое присоединение G1/2 и метрическую резьбу М20×1,5 для прибора контроля давления.

Назначение. Шаровой кран применяется в узлах контроля давления газовых трубопроводов. Конструкция позволяет установить манометр через резьбу М20×1,5 и перекрывать подачу газа к измерительному прибору при его проверке, замене или обслуживании. Рабочая среда — газ; диапазон температуры рабочей среды составляет от −60 до +80 °C.

Присоединение и управление. Со стороны трубопровода предусмотрено внутреннее резьбовое присоединение диаметром 1/2 дюйма. Подключение манометра выполняется через метрическую резьбу М20×1,5. Управление осуществляется поворотной рукояткой-флажком из алюминиевого сплава; рукоятка имеет отверстия для опломбировки. Кран относится к неполнопроходной арматуре: эффективный диаметр прохода составляет 8 мм.

Материалы и покрытие. Корпус, гайка корпуса, прижимная гайка и шаровая пробка изготовлены из латуни ЛС59-1. Наружные поверхности имеют никелированное покрытие. Седло и уплотнение горловины выполнены из фторопласта Ф-4. Такое сочетание материалов предусмотрено для работы крана в газовых системах и герметизации подвижных элементов запорного механизма.

Рабочие параметры. Номинальный диаметр крана — DN 15, номинальное давление — 4,0 МПа, или PN 40. Класс герметичности соответствует классу «А». Заявленный ресурс составляет 10 000 циклов открытия и закрытия, гарантийный срок производителя — 10 лет. Изделие изготовлено в России и предназначено для резьбового монтажа.

Размеры. Габаритная длина крана составляет 49,5 мм, высота — 45 мм, ширина — 30 мм. Высота от оси прохода — 32 мм, длина рукоятки — 30,2 мм. Масса одного изделия — 0,125 кг. Компактные размеры позволяют использовать кран в составе измерительных узлов с ограниченным монтажным пространством.

Основные характеристики.

  • Артикул: LD 44.516.1.15xM20.N GAS;
  • тип: шаровой кран для подключения манометра;
  • серия: LD Pride GAS;
  • условный проход: DN 15;
  • номинальное давление: PN 40 / 4,0 МПа;
  • рабочая среда: газ;
  • температура рабочей среды: от −60 до +80 °C;
  • присоединение к трубопроводу: внутренняя резьба G1/2;
  • присоединение манометра: М20×1,5;
  • материал корпуса: латунь ЛС59-1;
  • покрытие: никелированное;
  • управление: флажковая рукоятка;
  • класс герметичности: А.
Характеристики
Страна производства
РОССИЯ
Область применения
Газоснабжение
Тип
Прямой
Проход
Стандартнопроходные (неполнопроходные)
Дополнительные особенности
С дренажем (спускным устройством)
Ширина, мм
30 мм
Высота, мм
45 мм
Материал
Латунные
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
40
Максимальная рабочая температура t max, °C
80
Присоединение
Резьбы внутренние
Количество в упаковке
40шт
Гарантия
10 лет
Артикул
LD 44.516.1.15xM20.N GAS
Длина (отрезок, бухта), м
30.2
Объём одной штуки, м³
0.00007
Вес (кг)
0.125
Длина (мм)
49
Ширина (мм)
30
Высота (мм)
45
