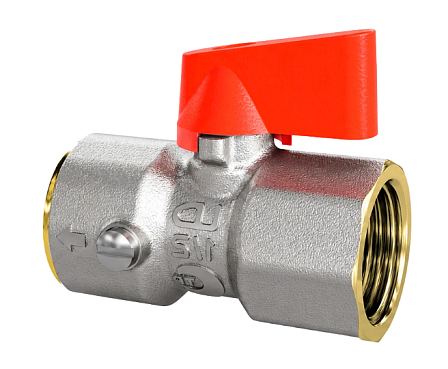

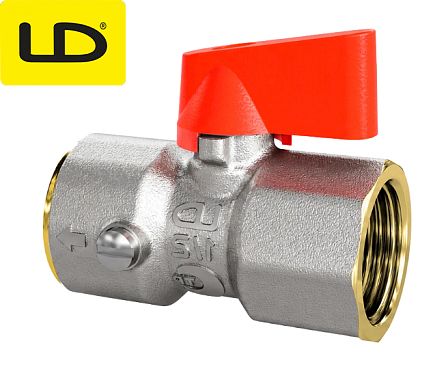

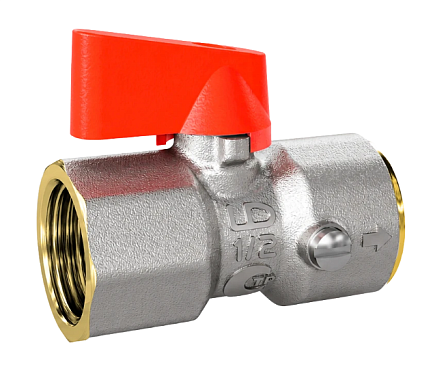

Кран шаровой LD Pride, Ду 15, Ру 40, М20, никелированный, для манометра, красный, LD 44.516.1.15xM20.N R
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD Pride LD 44.516.1.15xM20.N R предназначен для подключения манометра к трубопроводу и перекрытия рабочей среды на участке измерения. Изделие имеет условный проход Ду 15, номинальное давление Ру 40, никелированное латунное исполнение, метрическое присоединение М20 и красную рукоятку-флажок.
Назначение
Кран применяется в трубопроводных системах с жидкими рабочими средами для установки и обслуживания манометра. Запорный элемент позволяет отсечь прибор от давления в линии при проведении проверки, замены или других работ. Изделие относится к серии латунных шаровых кранов LD Pride для контрольно-измерительных устройств.
Конструкция и присоединение
Кран выполнен в корпусе из латуни ЛС59-1 с никелированным покрытием. Присоединение — резьбовое, с внутренней резьбой; номинальный размер основного присоединения составляет 1/2. Конструкцией предусмотрено метрическое присоединение М20 для подключения манометра. Управление выполняется поворотным флажком красного цвета из алюминиевого сплава.
Рабочие параметры
Условный проход изделия — Ду 15, номинальное давление — Ру 40, или 4,0 МПа. Допустимая температура рабочей среды составляет от −20 до +150 °C. Номинальная пропускная способность Kvs равна 2,8 м³/ч, эффективный диаметр прохода — 8 мм. Класс герметичности затвора — А.
Материалы уплотнений
Шаровая пробка, шпиндель, корпусная гайка и прижимная гайка изготовлены из латуни ЛС59-1. Седло шарового затвора выполнено из фторопласта Ф-4, уплотнение горловины — из материала VMQ. Такое сочетание материалов рассчитано на работу с жидкостями в заявленном диапазоне температуры и давления.
Габариты и эксплуатационные данные
Строительная длина крана составляет 49,5 мм, высота от оси прохода — 31,5 мм, полная высота — 45 мм, ширина — 30 мм. Длина флажка равна 30,2 мм, размер под ключ — 25 мм. Масса изделия составляет 0,126 кг. Заявленный ресурс — 10 000 циклов, срок службы — 30 лет, гарантийный срок — 10 лет.
- Артикул: LD 44.516.1.15xM20.N R
- Серия: LD Pride
- Тип: шаровой кран для манометра
- Ду: 15
- Ру: 40
- Присоединение манометра: М20
- Основная резьба: 1/2, внутренняя
- Покрытие: никелированное
- Рукоятка: флажок, красная
- Рабочая среда: жидкость
