Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Задвижки \ Задвижка HAWLE 4000E1+ DN 250 PN 16 фланцевая клиновая чугунная с обрезиненным клином короткая 5019324RUS
-30%

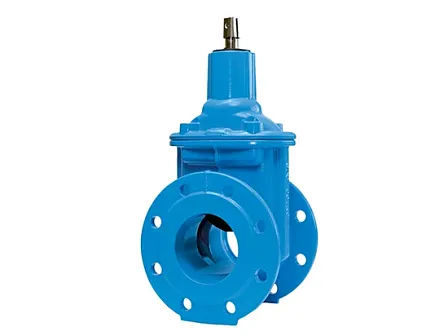

Задвижка HAWLE 4000E1+ DN 250 PN 16 фланцевая клиновая чугунная с обрезиненным клином короткая 5019324RUS
АРТ: 5019324RUS
-30%

Задвижка HAWLE 4000E1+ DN 250 PN 16 фланцевая клиновая чугунная с обрезиненным клином короткая 5019324RUS

АРТ: 5019324RUS
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Ширина, мм
422 мм
Hawle Hawle Бренд Hawle

Товар не поставляется

Описание

Клиновая задвижка Hawle 4000E1+ DN 250 PN 16 предназначена для перекрытия потока питьевой и технической воды в трубопроводах. Изделие имеет фланцевое присоединение, короткую строительную длину EN 558 GR 14, корпус из высокопрочного чугуна и обрезиненный клин EPDM.

Назначение

Задвижка применяется в системах водоснабжения для работы в положениях «открыто» и «закрыто». Конструкция со свободным гладким проходным каналом допускает очистку трубопровода очистным поршнем. Рабочая среда — питьевая и техническая вода с температурой от 0 до +40 °C.

Основные параметры

  • Тип: упругозапирающаяся клиновая задвижка.
  • Серия и номер: Hawle E1+, 4000E1+.
  • Номинальный диаметр: DN 250.
  • Номинальное давление: PN 16.
  • Присоединение: фланцевое.
  • Строительная длина: 250 мм.
  • Строительная длина по стандарту: EN 558 GR 14, короткий ряд.
  • Масса: около 82 кг.

Присоединительные размеры

Фланцы выполнены по EN 1092-2 для исполнения PN 16. Наружный диаметр фланца составляет 400 мм, диаметр расположения крепежных отверстий — 350 мм. Для монтажа предусмотрено 12 отверстий под болты M24; диаметр отверстий — 28 мм. Присоединительный размер соответствует DN 250.

Конструкция

Корпус и крышка изготовлены из высокопрочного чугуна EN-GJS-400-15. Запорный элемент представляет собой клин из высокопрочного чугуна с полной вулканизацией EPDM. При перемещении клин направляется полимерными направляющими из POM и не контактирует с корпусом. Такое исполнение снижает трение при открытии и закрытии.

Шпиндель и уплотнения

Задвижка оснащена невыдвижным шпинделем из нержавеющей Duplex-стали с накатанной резьбой. Шпиндельная гайка выполнена из коррозионно-стойкой латуни и имеет увеличенную длину резьбовой части. Уплотнение крышки — EPDM, уплотнительные кольца — NBR. Подшипник шпинделя и направляющие клина изготовлены из POM.

Защитное покрытие

Внутренние и наружные поверхности имеют эпоксидное покрытие толщиной не менее 250 мкм. Покрытие предназначено для защиты чугунных деталей от коррозии при эксплуатации в системах водоснабжения.

Габаритные размеры

  • Высота H: 626 мм.
  • Высота H1: 826 мм.
  • Длина L: 250 мм.
  • Ширина B: 422 мм.
  • Размер квадрата шпинделя: 27,3 мм.

Комплектация и управление

Стандартное исполнение поставляется без маховика и без удлинительного штока. Задвижка рассчитана на ручное управление с применением совместимого маховика, штока или подземного ковера.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Ширина, мм
422 мм
Высота, мм
626 мм
Материал
Чугунные
Диаметр, (мм, дюйм)
250 (10)
Давление, бар
16
Присоединение
Фланцы
Количество в упаковке
1шт
Цвет
Голубые
Артикул
5019324RUS
Длина (отрезок, бухта), м
250
Объём одной штуки, м³
0.0826
Вес (кг)
82
Длина (мм)
250
Ширина (мм)
400
Высота (мм)
826
Дата доставки в ваш город
Документация
E1+ Задвижка клиновая_раздел_каталога.pdf
92.96Мб
