Комплект трехходового клапана FUGAS Protherm 0010027587
АРТ: 0010027587

Комплект трехходового клапана FUGAS Protherm 0010027587

АРТ: 0010027587
Краткие характеристики
Все характеристики
Страна производства
СЛОВАКИЯ
Класс товара
Бытовые
Область применения
Отопление
Максимальное рабочее давление, бар
3
Protherm Protherm Бренд Protherm

Товар не поставляется

  • Описание
  • Характеристики
  • Документация
Описание

Комплект трехходового клапана FUGAS, арт. 0010027587, предназначен для подключения бойлера косвенного нагрева к электрическим котлам Protherm СКАТ (Ray) версии 14 и Vaillant eloBLOCK VE 14. Клапан автоматически переключает поток теплоносителя между контуром отопления и контуром бойлера.

Назначение

Комплект применяется для организации приоритета нагрева горячей воды от бойлера косвенного нагрева. При получении команды от автоматики котла трехходовой клапан направляет теплоноситель в требуемый контур: отопления или нагрева воды в бойлере.

Совместимость

Изделие рассчитано на установку в электрические котлы Protherm СКАТ (Ray) версии 14 и Vaillant eloBLOCK VE 14. Перед монтажом необходимо сверить версию котла, схему гидравлического подключения и артикул комплектующего.

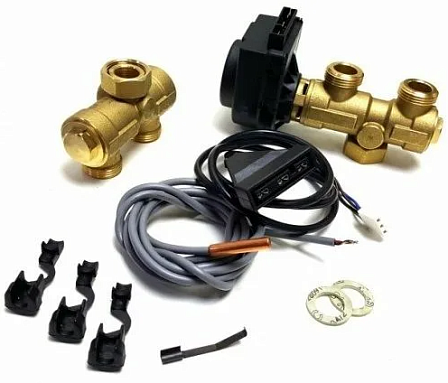

Состав комплекта

  • механическая часть трехходового клапана;
  • электродвигатель клапана;
  • распределительный элемент обратного трубопровода;
  • кабель электродвигателя с разъемами;
  • датчик температуры бойлера NTC;
  • защитный хомут электродвигателя;
  • защитный кожух разъема;
  • тройник для подключения бойлера;
  • уплотнительные элементы и фиксирующие детали.

Технические параметры

  • тип: трехходовой переключающий клапан с электроприводом;
  • присоединительный размер: 3/4 дюйма;
  • материал корпуса: латунь;
  • условная пропускная способность Kvs: 1,2 м³/ч;
  • максимальное рабочее давление: 3 бар;
  • максимальная рабочая температура: до +87 °C;
  • тип присоединения: резьбовой.

Принцип работы

Клапан работает как переключающее устройство, а не как смесительный узел. Электропривод перемещает запорный элемент и открывает направление к системе отопления либо к теплообменнику бойлера. Датчик бойлера передает данные о температуре в автоматику котла, которая управляет приводом клапана.

Монтаж

Комплект устанавливается в гидравлическую часть системы отопления по схеме, предусмотренной изготовителем котла. Для корректной работы требуется подключение электропривода и датчика температуры к соответствующим разъемам платы управления котла.

Характеристики
Страна производства
СЛОВАКИЯ
Класс товара
Бытовые
Область применения
Отопление
Максимальное рабочее давление, бар
3
Материал
Латунные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
3
Присоединение
Наружные резьбы
Количество в упаковке
1шт
Цвет
Без цвета
Артикул
0010027587
Пропускная способность, м³
1,2 м³/ч;
Объём одной штуки, м³
0.00225
Вес (кг)
1.3
Длина (мм)
185
Ширина (мм)
135
Высота (мм)
90
