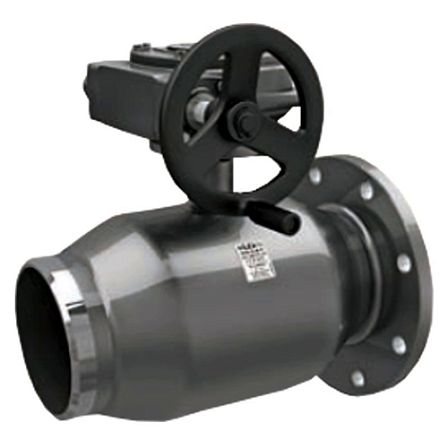

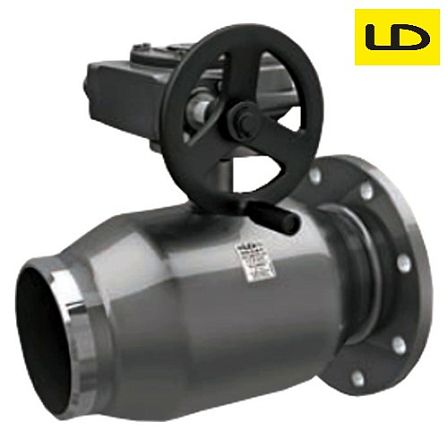

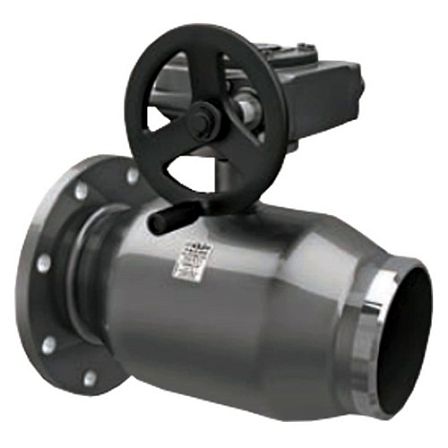

Кран шаровой полнопроходной фланцево-приварной с редуктором LD, КШЦКР, Ду250, Ру25, сталь20, 11212500252RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические характеристики и рабочие параметры изделия:
- Серийная номенклатура: LD, модификация КШЦКР
- Тип арматурного узла: магистральный кран шаровой запорный комбинированный
- Номинальный диаметр прохода: DN 250 (Ду 250 мм)
- Номинальное давление контура: PN 25 (Ру 2,5 МПа / 25 кгс/см²)
- Конфигурация проходного сечения: полнопроходная (диаметр отверстия запирающего шара равен 250 мм)
- Тип присоединительных окончаний: комбинированный (патрубок под электросварку встык / фланец по ГОСТ 33259-2015, исполнение B)
- Тип исполнительного привода: механический угловой червячный редуктор с ручным штурвалом
- Материал цельносварного корпуса: конструкционная качественная сталь марки Сталь 20 (ГОСТ 1050-88)
- Материал присоединительного фланца: конструкционная сталь 20
- Материал запирающего сферического затвора: нержавеющая сталь марки AISI 304 / 12Х18Н10Т
- Материал поворотного шпинделя: нержавеющая жаропрочная сталь марки 20Х13
- Седловая герметизация: износостойкий фторопласт с углеграфитовым наполнителем Ф4К20 с тарельчатыми пружинами
- Уплотнительный блок штока: термостойкий фторопласт Ф-4, кольцевые элементы из фторэластомера FKM
- Класс герметичности затвора: «А» по стандарту ГОСТ 9544-2015 (протечки рабочей среды исключены)
- Рабочая среда: теплосетевая вода, пар, технологический конденсат, сырая и очищенная нефть, мазут, неагрессивные жидкости и газы
- Температурный интервал проводимой среды: от -40 °C до +200 °C
- Климатическое районирование: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Управление сферическим затвором массой в несколько десятков килограммов осуществляется через червячный редуктор, который понижает мускульное усилие, требуемое для преодоления сил трения при давлении 25 бар. Редуктор обеспечивает плавный поворот пробки на угол 90 градусов, исключая возникновение гидравлических ударов в трубопроводной сети, и надежно фиксирует шар в заданном положении. Текущее состояние узла («открыто/закрыто») визуализируется механическим указателем.
Комбинированная конструкция «фланец – сварка» оптимизирует интеграцию магистрали в технологические узлы: приварной патрубок обеспечивает монолитное соединение со стальной теплотрассой, а фланцевая часть позволяет присоединять коллекторы, распределительные гребенки и насосные агрегаты с возможностью демонтажа при регламентном ремонте. Кран устанавливается на магистральных сетях ТЭЦ, насосно-перекачивающих станциях, районных тепловых станциях и промышленных объектах.
