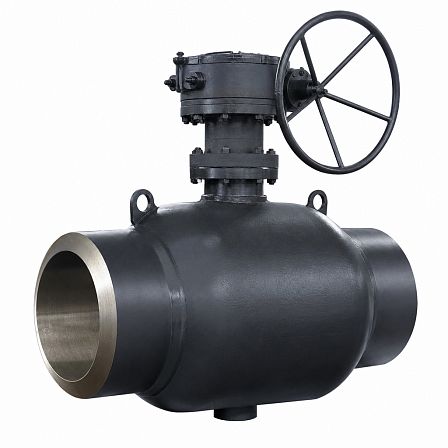

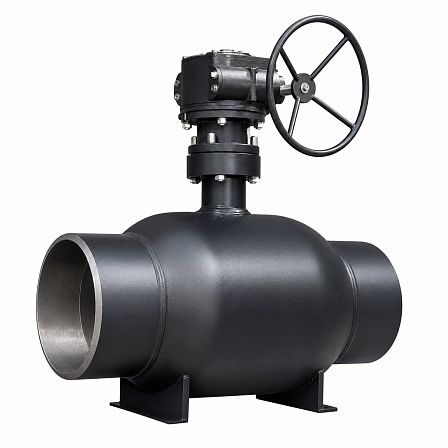

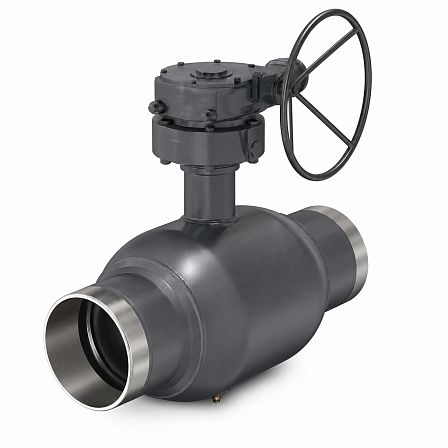

Кран шаровой полнопроходной приварной с вертикальным редуктором LD, КШЦПР, Ду350, Ру16, сталь20, 12203500162VULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШ.Ц.П.Р.350.016.П/П.02 — цельносварной полнопроходной запорный кран под приварку с ручным управлением через вертикальный редуктор. Номинальный диаметр DN 350, номинальное давление PN 16 (1,6 МПа), материал корпуса — сталь 20.
Назначение
Кран предназначен для полного перекрытия потока жидкой рабочей среды в трубопроводе. Шаровый затвор применяется в положениях «открыто» и «закрыто»; использование для регулирования расхода не предусмотрено.
Конструкция и присоединение
Изделие выполнено в цельносварном стальном корпусе. Присоединение к трубопроводу — приварное. Полнопроходное исполнение обеспечивает проходное сечение без уменьшения условного диаметра в зоне затвора.
Управление
Управление ручное, через вертикальный редуктор. Редуктор снижает усилие, необходимое для поворота шаровой пробки, и предназначен для управления краном большого диаметра.
Основные технические характеристики
- Каталожное обозначение: КШ.Ц.П.Р.350.016.П/П.02.
- Тип изделия: кран шаровой двухходовой.
- Номинальный диаметр: DN 350.
- Номинальное давление: PN 16, или 1,6 МПа.
- Тип прохода: полнопроходной.
- Присоединение: под приварку.
- Тип корпуса: цельносварной.
- Материал корпуса и патрубков: углеродистая сталь 20.
- Управление: ручное, с вертикальным редуктором.
- Класс герметичности: А.
- Рабочая среда: жидкость.
- Температура рабочей среды: от -40 до +200 °C.
- Температура окружающей среды: от -40 до +80 °C.
- Строительная длина: 970 мм.
- Пропускная способность Kv: 34 625 м³/ч.
- Ресурс: 10 000 циклов.
- Срок службы: 30 лет.
Материалы основных элементов
Корпус, патрубки и горловина изготовлены из стали 20. Шаровая пробка и шпиндель выполнены из стали 20Х13; в конструкции также применяется кольцо из AISI 409. Уплотнение седла выполнено из фторопластового материала Ф-4К20 (PTFE), уплотнение узла горловины — из эластомера EPDM.
Монтаж
Кран устанавливается на трубопровод сварным соединением. Допускается монтаж в горизонтальном или вертикальном положении с обеспечением доступа к редуктору для управления и технического обслуживания.
