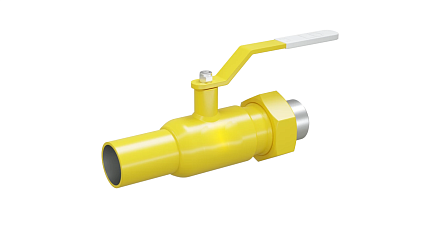

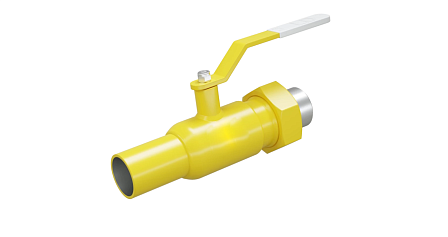

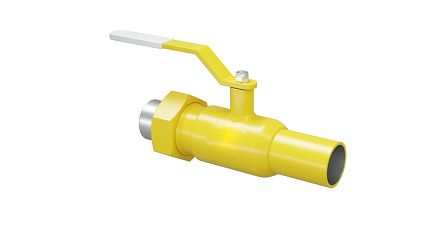

Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду15, Ру40, сталь20, 12500159402MGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Специализированная комбинированная запорная арматура представляет собой стальной цельносварной шаровой кран малого диаметра. Изделие предназначено для полного перекрытия газовых потоков в сетях высокого давления. Особенностью модели является комбинированный приварно-штуцерный способ стыковки с трубопроводными коммуникациями и импульсными линиями в сочетании со стандартным (неполнопроходным) гидроканалом затвора.
Базовые инженерные параметры
Размер условного прохода (Ду / DN): 15 мм.
Сечение проточного отверстия затвора: 10 мм (редуцированный / неполнопроходной проход).
Расчетное рабочее давление (Ру / PN): 4,0 МПа.
Материал трубчатого корпуса: углеродистая качественная конструкционная сталь 20.
Материал запирающего сферического элемента: коррозионностойкая аустенитная сталь.
Конфигурация присоединительных концов: комбинированная (патрубок под приварку встык с одной стороны, резьбовой штуцер — с противоположной).
Тип органа переключения: ручной рычаг.
Конструкция запорного узла и компонентная база
Комбинированный узел стыковки: Интеграция приварного патрубка и штуцерного конца в едином корпусе позволяет осуществлять жесткую неразъемную вварку крана в основную газовую магистраль с одновременным подключением приборных линий, газовых приборов или гибких рукавов через штуцерно-ниппельное соединение.
Цельносварной монолит: Корпусная гильза сварена без разборных болтовых элементов и промежуточных стыков. Данная схема предотвращает утечки углеводородных газов наружу под статическим напором до 40 атм. Заводское внешнее покрытие выполнено желтой полимерно-порошковой эмалью для идентификации арматуры газового контура.
Газостойкие седловые уплотнители: Герметизация шарового затвора реализована кольцами из фторопласта с углеграфитовыми компонентами, усиленными поджимными пружинами. Штоковый узел оснащен дублирующим контуром уплотнения из эластомеров, химически стойких к сернистым примесям и одорантам природного газа.
Редуцированная гидросхема: Заужение просвета протока до 10 мм уменьшает контактную площадь сферы с потоком высокого давления, снижая момент трения и управляющее усилие на рукоятке при открытии и закрытии.
Монтажные предписания и рабочие среды
Шаровой кран под приварку-штуцер применяется в составе:
газораспределительных пунктов (ГРПШ, ГРП, ШРП) и газорегуляторных установок;
обвязки узлов учета газа, расходомеров и датчиков давления;
технологических линий транспортировки сухого очищенного природного газа и сжиженных углеводородных газов;
подводящих участков к промышленным горелочным устройствам и котлам.
Сварочные работы на приварном конце проводятся без термического повреждения уплотнительных элементов (с контролем перегрева корпуса). Резьбовой штуцер используется для фиксации накидных гаек ниппельных узлов. Арматура монтируется в произвольной пространственной ориентации. Управление затвором допускает нахождение запорного органа исключительно в позициях «полностью открыто» или «полностью закрыто»; дросселирование газа затвором исключено эксплуатационными правилами.
