Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду20, Ру40, сталь20, 12500209402MGLD000000000
-30%

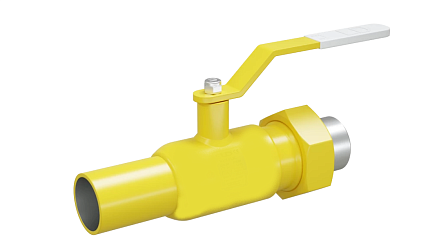

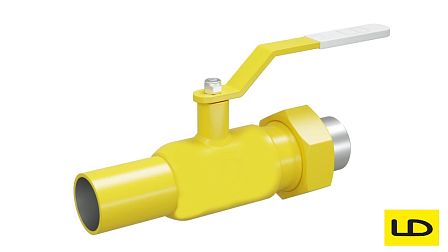

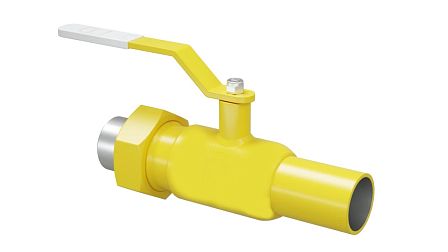

Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду20, Ру40, сталь20, 12500209402MGLD000000000
АРТ: 12500209402MGLD000000000
-30%

Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду20, Ру40, сталь20, 12500209402MGLD000000000

АРТ: 12500209402MGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
3 255 ₽
2 278.50 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой газовый неполнопроходной приварно-штуцерный LD, КШЦК Gas, Ду20, Ру40, сталь20, (артикул 12500209402MGLD000000000) осуществляет полное прекращение подачи углеводородных газов в технологических магистралях. Модель разработана для трубных линий условного калибра DN 20 (внутренний диаметр Ду 20 мм) и выдерживает постоянное рабочее давление среды PN 40 (4,0 МПа / 40 бар). Аппаратная схема объединяет суженное (стандартнопроходное) сечение проточной зоны и разнотипные стыковочные патрубки: приварной конец под неразъемную фиксацию и штуцер с внешней резьбой.

Технические данные и конструкционные параметры:
  • Фирменная линейка: LD Gas, исполнение КШЦК
  • Класс оборудования: запорная газовая арматура
  • Условный проход: Ду20 (номинальный размер DN 20 мм)
  • Номинальное давление среды: Ру40 (PN 4,0 МПа / 40 кгс/см²)
  • Проходное отверстие затвора: неполнопроходное (стандартный проход, редуцированное сечение)
  • Конфигурация присоединительных частей: комбинированная (патрубок под электродуговую сварку встык / резьбовой штуцер)
  • Материал неразборного корпуса: углеродистая конструкционная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запорной сферы: коррозионно-стойкая сталь марки AISI 304 / 12Х18Н10Т
  • Материал поворотного штока: высокопрочная нержавеющая сталь марки 20Х13
  • Седловое уплотнение затвора: термомодифицированный фторопласт с углеродом (Ф4К20) с механической пружинной стабилизацией
  • Герметизация штокового узла: кольцевые прокладки из газостойкого фторкаучука FKM и фторопласта Ф-4
  • Категория герметичности по ГОСТ 9544-2015: класс «А» (пропуск среды исключен)
  • Механизм управления: ручной рычаг из углеродистой стали с антикоррозийным полимерным слоем
  • Рабочая среда: товарный природный газ по ГОСТ 5542, сжиженные углеводородные газы (СУГ) по ГОСТ 20448, пропан, бутан, инертные газы, осушенный воздух
  • Пределы температуры проводимой среды: от -40 °C до +80 °C (для газовых сред по ПБ)
  • Климатическое районирование: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Неразъемный монолитный корпус из стали 20 сварен автоматическим методом, что исключает утечки газа в окружающее пространство через корпусные прокладки. Неполнопроходная проточная часть снижает гидродинамическую нагрузку на подвижный шар, уменьшает крутящий момент, требуемый для переключения положений затвора, и обеспечивает стабильное дросселирующее сопротивление на отводящих трубопроводных нитках малого диаметра.

Штуцерно-приварное сопряжение используется в узлах перехода от магистрального неразъемного трубопровода к съемным функциональным элементам. Приварная часть гарантирует механическую монолитность узла со стальной трубой. Штуцерная резьбовая часть позволяет монтировать импульсные линии, датчики телеметрии, регуляторы давления газа, газовые фильтры и гибкие металлорукава с использованием накидных гаек без проворота смежных участков трубопровода.

Кран востребован в составе газораспределительных шкафов (ГРПШ), пунктов учета расхода газа (ПУРГ), газовых рамп блочно-модульных котельных установок и распределительных газопроводов поселковых сетей. При проведении сварочных работ по монтажу приварного патрубка требуется контролировать тепловой режим корпуса крана для защиты седел из композита Ф4К20 от перегрева выше регламентного порога.
Характеристики
Страна производства
РОССИЯ
Класс товара
Бытовые
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Да
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Желтые
Артикул
12500209402MGLD000000000
Объём одной штуки, м³
0.00084
Вес (кг)
0.8
Длина (мм)
200
Ширина (мм)
42
Высота (мм)
100
Дата доставки в ваш город
20.10.2026
Документация
Декларация о соответствии на краны шаровые LD до 09.09.2028.pdf
604.04Кб
Декларация о соответствии на краны шаровые LD до 19.11.2029.pdf
124.23Кб
Каталог шаровые краны для газообразных сред LD.pdf
7.43Мб
Паспорт на кран шаровый КШЦ Gas.pdf
1.23Мб
Сертификат соответствия на краны шаровые LD до 02.10.2028.pdf
670.78Кб
Сертификат соответствия на краны шаровые LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны шаровые LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны шаровые LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны шаровые LD.pdf
1.52Мб
