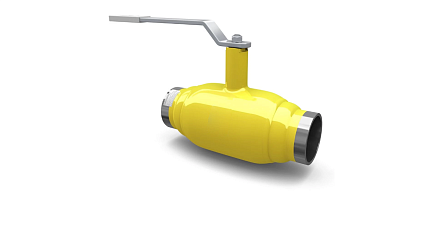

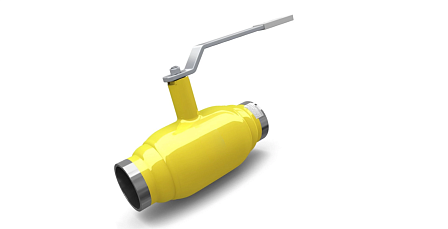

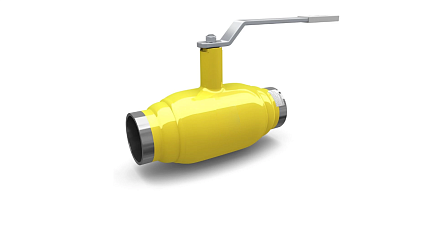

Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду50, Ру25, сталь20, 12210500252MGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой газовый спроектирован для установки в качестве запорного органа на стальных трубопроводах газового хозяйства диаметром 50 мм. Устройство обеспечивает полное перекрытие потока транспортируемой газовой среды без изменения параметров давления в открытом состоянии.
Арматура применяется на распределительных газопроводах высокого, среднего и низкого давления, в составе блочно-модульных котельных, шкафных и блочных газорегуляторных пунктов (ШРП, ГРПШ, ГРУ, ПГБ), на технологических узлах учета расхода газа, промышленных компрессорных установках и станциях налива сжиженных углеводородов (СУГ).
Транспортируемые среды:
Природный горючий газ;
Газовая и паровая фазы сжиженных углеводородных газов (пропан, бутан, пропан-бутановые смеси;
Подготовленный попутный нефтяной газ (ПНГ);
Неагрессивные сухие газы (азот, углекислота, осушенный технический сжатый воздух).
Тип действия: Запорный (двухпозиционный цикл «открыто/закрыто»). Использование в дроссельном и регулирующем режиме запрещено.
Используемые материалы
Гидравлический профиль (полный проход): Внутренний диаметр отверстия в шаровом затворе равен 50 мм и соответствует условному проходу трубопровода (DN 50). Полнопроходное сечение сводит коэффициент гидравлического сопротивления к минимуму, исключает турбулизацию газового потока, падение рабочего давления и обеспечивает беспрепятственный пропуск очистных и диагностических устройств по трубопроводной плети.
Корпусная группа: Цельносварная неразъемная оболочка из конструкционной углеродистой стали 20. Отсутствие фланцев, болтовых стяжек и разъемов по телу крана исключает утечку газа в окружающее пространство при вибрационных и температурных нагрузках.
Управление: Ручной рычаг из окрашенной листовой углеродистой стали с защитным полимерным покрытием желтого цвета (отличительный признак газовой запорной арматуры).
Сводные технические характеристики и параметры
Условный проход (номинальный диаметр): Ду 50 мм
Номинальное рабочее давление: Ру 25 бар
Конфигурация проходного сечения: Полнопроходная
Способ сопряжения с магистралью: Под сварку встык
Степень герметичности затвора: Класс «А»
Ориентация потока: Двунаправленная (реверсивная, симметричный затвор работает при любом направлении подачи газа)
Угол поворота рукоятки: 90 градусов
Материал корпусных деталей: Сталь 20
Ресурс циклов срабатывания: Не менее 10 000 циклов до первого капитального ремонта
Технологический регламент сварки и эксплуатации
Сварное соединение патрубков крана с газопроводом выполняется ручной дуговой сваркой (РД), механизированной сваркой в среде защитных газов или неплавящимся электродом.
При проведении сварочных операций затвор крана должен быть зафиксирован в положении «полностью открыто» во избежание попадания грата и брызг на сферическую поверхность шара.
Не допускается нагрев центральной части корпуса в зоне расположения фторопластовых седел свыше +100 °C во время монтажа.
Разрешена установка на надземных и подземных участках (в камерах и коверах) на вертикальных, горизонтальных и наклонных магистралях.
Арматура относится к классу необслуживаемой: регламентная смазка и протяжка сальников в период расчетного срока службы не требуются.
