Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду50, Ру40, сталь20, Н=1400-2050, 12200500402MGLD1400-20500
-30%

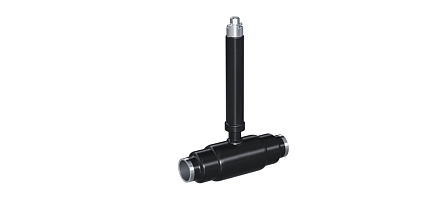

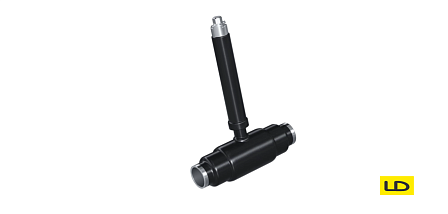

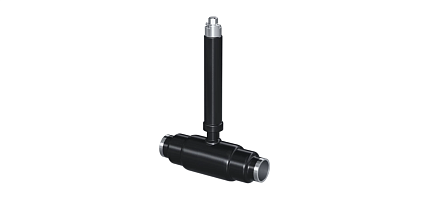

Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду50, Ру40, сталь20, Н=1400-2050, 12200500402MGLD1400-20500
АРТ: 12200500402MGLD1400-20500
-30%

Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду50, Ру40, сталь20, Н=1400-2050, 12200500402MGLD1400-20500

АРТ: 12200500402MGLD1400-20500
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Под ключ
LD LD Бренд LD
-30%
35 285.44 ₽
24 699.81 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой газовый П/П приварной LD, КШЦП Gas, Ду50, Ру40, сталь20, Н=1400-2050, артикул 12200500402MGLD1400-20500

Кран является специализированным компонентом трубопроводной запорной арматуры, разработанным для бескамерного (бесколодезного) монтажа на подземных газовых магистралях с высоким рабочим давлением. Конструкция узла включает цельносварной стальной корпус без разъемных соединений и выведенную шпиндельную колонну, габарит которой варьируется от 1400 до 2050 миллиметров. Данное техническое решение позволяет осуществлять ручное управление затвором непосредственно с поверхности земли, исключая необходимость строительства технологических колодцев. Изделие рассчитано на эксплуатацию в газотранспортных сетях с номинальным давлением до 40 бар (4,0 МПа) и имеет полнопроходную конфигурацию канала, при которой внутренний диаметр шаровой пробки соответствует условному проходу трубопровода 50 мм, что минимизирует гидравлические потери на обслуживаемом участке. Монтаж в систему выполняется методом приварки встык.

Основные рабочие параметры и спецификация:
Номинальный диаметр (Ду / DN): 50 мм.
Максимальное расчетное давление (Ру / PN): 40 бар.
Высота шпиндельной надставки (H): 1400–2050 мм.
Материал корпусных деталей: углеродистая конструкционная сталь 20.
Метод присоединения: неразъемный (сварное соединение).
Геометрия проточной части: полнопроходная.
Управление: ручное (посредством специального Т-образного ключа с нулевой отметки грунта).
Допустимая рабочая среда: природный газ, сжиженные углеводородные газы (СУГ), неагрессивные газообразные смеси.

Конструктивное устройство и материалы:
Запорный механизм базируется на плавающей сферической пробке из нержавеющей стали, помещенной в монолитную оболочку из стали 20. Удлинительный шток, передающий крутящий момент, заключен в жесткий стальной кожух, который выполняет функцию барьера от давления грунтовых масс и предотвращает проникновение влаги к сальниковому узлу. Седельные кольца, обеспечивающие герметизацию затвора (соответствие классу герметичности «А» по стандарту ГОСТ), изготавливаются из химически инертных полимерных композитов, устойчивых к физической деградации при длительном контакте с углеводородами и газовыми одорантами. В связи с тем, что корпус произведен из углеродистой стали и спроектирован для прямого контакта с почвой, технология подземной прокладки требует обязательного нанесения на внешнюю поверхность крана и зоны монтажных швов антикоррозийной защиты (изоляции весьма усиленного типа — ВУС) до начала этапа засыпки траншеи.

Монтажные требования и правила эксплуатации:
Установка арматуры в газопровод осуществляется посредством дуговой сварки. Технологическая карта монтажа требует строгого соблюдения температурного режима при сварке патрубков: необходимо обеспечить своевременное охлаждение корпуса во избежание термического расплавления внутренних фторопластовых седел. По своему функциональному назначению кран относится исключительно к запорным устройствам. Перемещение шаровой пробки разрешено только в две крайние статические позиции — 100% «открыто» или 100% «закрыто». Категорически запрещено использование данной арматуры в качестве дроссельного механизма для снижения давления или регулирования объема проходящего газа. Нахождение затвора в полуоткрытом состоянии под рабочим давлением 40 бар провоцирует стремительную кавитационную эрозию полимеров и последующую разгерметизацию магистрали. Температурные диапазоны среды, климатическое исполнение и регламент технического освидетельствования прописаны в сопроводительной паспортной документации предприятия-изготовителя.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Под ключ
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Гарантия
5 лет эксплуатации и хранения с даты продажи
Цвет
Черные
Артикул
12200500402MGLD1400-20500
Объём одной штуки, м³
0.05109
Вес (кг)
3
Длина (мм)
280
Ширина (мм)
89
Высота (мм)
2050
Дата доставки в ваш город
Документация
Каталог шаровые краны LD для газообразных сред.pdf
7.43Мб
Сертификат соответствия.pdf
2.3Мб
Экспертное заключение.pdf
1.52Мб
Декларация.pdf
670.78Кб
Технический паспорт.pdf
960.69Кб
