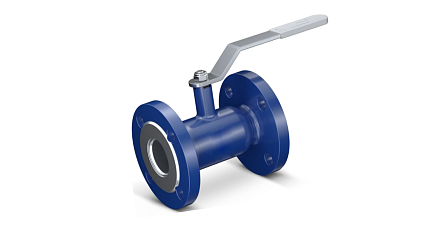

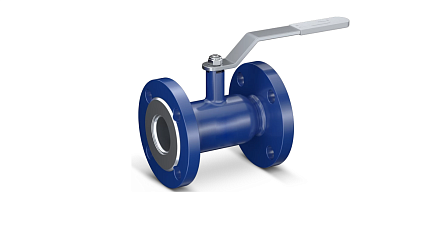

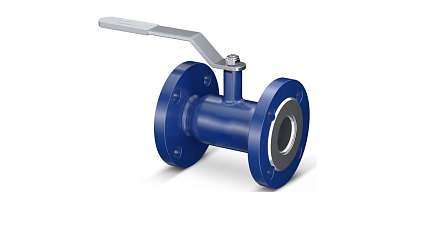

Кран шаровой Н/П фланцевый Energy, LD, КШЦФ Ду20, Ру40, сталь 12Х18Н10Т, 11110209401MWLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Арматурный узел представляет собой стальной фланцевый кран шарового типа, предназначенный для полной отсечки потоков технологических сред при повышенном гидростатическом давлении. Изделие спроектировано в неразъемном сварном корпусе со стандартным (суженным) внутренним сечением проточной части и фланцами под стыковку с трубопроводными магистралями малого диаметра.
Рабочие параметры и технические характеристики
Типоразмер по присоединению (DN / Ду): 20 мм.
Гидравлическое исполнение: неполнопроходное.
Расчетное давление (PN / Ру): 4,0 МПа (40 бар / 40 кгс/см²).
Сплав корпуса и подвижных элементов: легированная нержавеющая сталь 12Х18Н10Т.
Конфигурация монтажных зон: фланцевые торцы.
Орган управления: ручка-рычаг.
Температурный диапазон среды: от -60 °C до +200 °C.
Особенности узловой сборки и материалов
Конструкция корпуса: Неразборная трубная оболочка сформирована сварными швами глубокого провара. Отсутствие болтовых стыков и фланцевых разъемов в теле крана исключает разгерметизацию устройства по отношению к внешней среде при скачках давления до 40 атм.
Нержавеющий затворный тракт: Проточная полость, шпиндельный узел и полированная сферическая пробка изготовлены из хромоникельтитанового сплава 12Х18Н10Т. Металл устойчив к питтинговой, щелевой и межкристаллитной коррозии, а также к криогенным температурам до -60 °C.
Седловые манжеты: Запирание обеспечивается полимерными уплотнителями из модифицированного фторопласта, упруго поджатыми к шару вспомогательными тарельчатыми пружинами и эластомерными кольцами, что компенсирует температурные деформации и износ контактных зон.
Гидравлический фактор Н/П: Заужение внутреннего диаметра затвора относительно внешнего диаметра Ду20 стабилизирует посадочное усилие уплотнений и снижает крутящий момент на штоке при перекрытии потока под давлением 4,0 МПа.
Область применения и условия монтажа
Кран устанавливается на распределительных сетях, стендовом оборудовании и перекачивающих установках:
технологических линий химических, биохимических и фармацевтических производств;
контуров транспортировки кислот, щелочных растворов и коррозионно-активных органических соединений;
систем подачи пара высокого давления, конденсатопроводов и криогенных газов;
топливных и масляных коммуникаций, нефтехимических трубопроводов.
Фиксация в системе выполняется болтовым или шпилечным стягиванием фланцев через межфланцевые прокладки. Кран монтируется без ограничений по направлению подачи рабочей среды и пространственному положению оси трубопровода. Допускается эксплуатация изделия исключительно в качестве запорного органа (промежуточные регулировочные положения рычага исключены регламентом).
