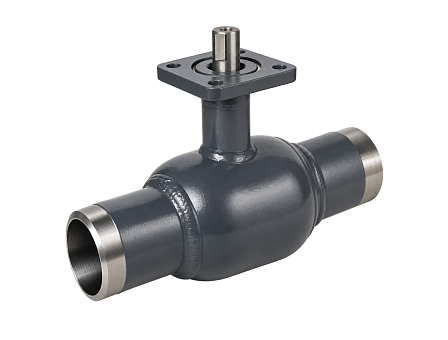

Кран шаровой полнопроходной приварной под электропривод LD, КШЦПЭ, Ду150, Ру25, сталь20, 12201500252EULD000000000
АРТ: 12201500252EULD000000000
-30%

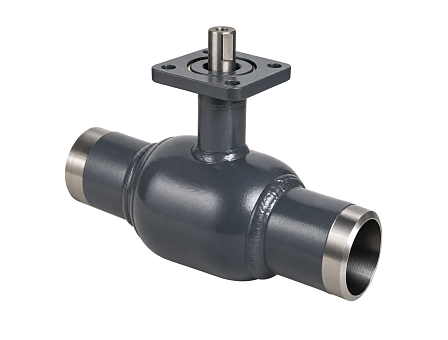

Кран шаровой полнопроходной приварной под электропривод LD, КШЦПЭ, Ду150, Ру25, сталь20, 12201500252EULD000000000

АРТ: 12201500252EULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Голый шток
LD LD Бренд LD
-30%
35 662.84 ₽
24 963.99 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой полнопроходной приварной под электропривод LD, КШЦПЭ, Ду150, Ру25, сталь20, артикул 12201500252EULD000000000

Кран шаровой цельносварной под приварку является запорным элементом линейной части промышленных и коммунальных трубопроводов. Изделие предназначено для полного отсечения или восстановления потока рабочей среды посредством дистанционного управления от четвертьоборотного электрического исполнительного механизма.
Устройство применяется в распределительных тепловых сетях, котельных установках, насосных узлах, технологических контурах нефтеперерабатывающих, химических производств и системах газораспределения.

Конструкция и специфика материалов
Неразборная корпусная оболочка: Корпус изготовлен методом неразъемной сварки из толстостенного бесшовного трубного проката углеродистой конструкционной стали марки 20 (Ст20). Монолитная структура исключает появление течей через внешние стыки при температурных колебаниях и механических деформациях трубопровода.
Приварные патрубки: Концы входного и выходного патрубков имеют стандартизированную разделку кромок под приварку встык, что обеспечивает прямую интеграцию в трубную плеть без использования ответных фланцев, шпилек и межфланцевых уплотнений.
Проходной канал: Проходное сечение сферы составляет 150 мм и в точности соответствует внутреннему диаметру соединяемой трубы. Конструкция исключает гидравлическое дросселирование потока, предотвращает падение напора в системе и допускает проведение регламентной внутритрубной диагностики и очистки.
Сферический запорный орган и седла: Шар выполнен из нержавеющей стали с зеркальной полировкой поверхности. Седельные кольца изготовлены из износостойкого фторопласта с добавлением 20% углеграфита и укомплектованы блоком тарельчатых пружин для непрерывной компенсации теплового расширения и сохранения герметичности при циклических изменениях температуры.

Технические характеристики и эксплуатационные параметры
Номинальный диаметр (проход условный, DN / Ду): 150 мм
Номинальное давление (PN / Ру): 2,5 МПа
Конструктивное исполнение корпуса: цельносварное (неразборное)
Тип проточной части: полнопроходная
Способ присоединения: под приварку встык
Материал корпуса и патрубков: углеродистая сталь 20
Материал сферического затвора (шара): нержавеющая сталь (AISI 304 / 12Х18Н10Т / 20Х13)
Рабочий температурный диапазон среды: от -40 °C до +200 °C
Направление потока рабочей среды: двустороннее (симметричный затвор)
Рабочие среды: сетевая вода систем теплоснабжения, пар, нефтепродукты, минеральные и технические масла, природный газ, сжатый воздух, нейтральные жидкие и газообразные среды
Режим эксплуатации: запорный («полностью открыто» / «полностью закрыто»)

Монтажные правила и интеграция в автоматизированные комплексы
Сварочные работы по ввариванию крана в трубопровод проводятся исключительно в положении затвора «полностью открыто» во избежание оседания брызг расплавленного металла на полированную поверхность нержавеющего шара.
При проведении электросварки необходимо контролировать термическое воздействие на центральную часть корпуса; температура в зоне фторопластовых седел не должна превышать +200 °C.
Допускается монтаж крана на горизонтальных, наклонных и вертикальных трубопроводах; ориентация шпинделя и электропривода вертикально вниз запрещена правилами технической безопасности.
При сопряжении с электроприводом через фланец обязательна регулировка концевых выключателей и моментных муфт привода для предотвращения перегрузки шпиндельного узла в крайних точках хода затвора.
Запрещается использование изделия в качестве регулирующего или дросселирующего клапана.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации и хранения с даты продажи
Цвет
Серые
Артикул
12201500252EULD000000000
Объём одной штуки, м³
0.05622
Вес (кг)
45.4
Длина (мм)
390
Ширина (мм)
273
Высота (мм)
528
Дата доставки в ваш город
30.11.2026
Документация
Каталог Стальные краны LD.pdf
15.57Мб
Паспорт на кран шаровой КШЦ.pdf
185.34Кб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
