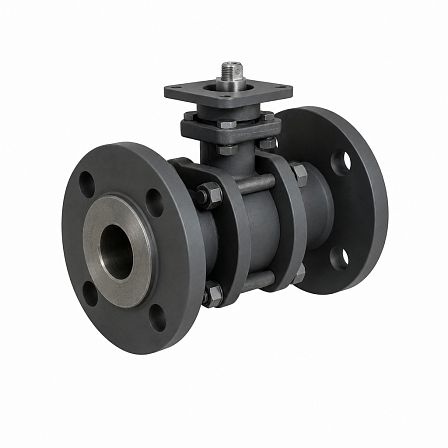

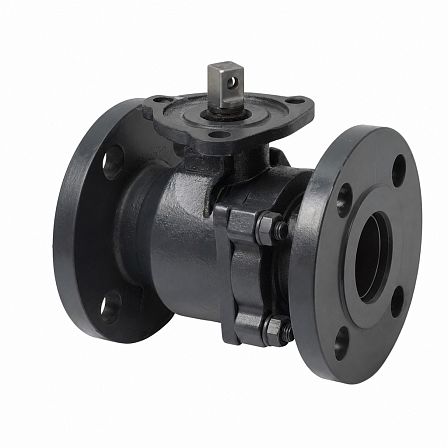

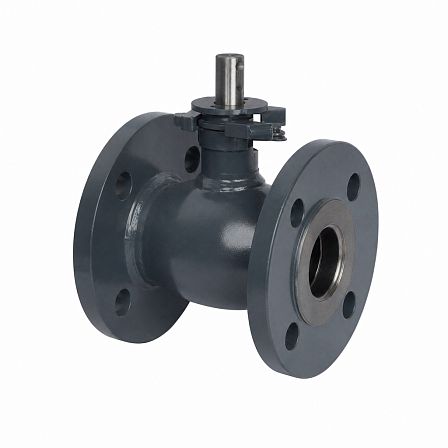

Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду20, Ру40, сталь20, 11110209402EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШ.Ц.Ф.Э.020.040.Н/П.02 — цельносварной двухходовой запорный кран с неполнопроходным сечением, фланцевым присоединением и площадкой под установку электропривода. Условный проход — Ду20, номинальное давление — Ру40, материал корпуса — сталь 20; эффективный диаметр прохода составляет 15 мм.
Назначение
Кран предназначен для перекрытия потока рабочей среды в трубопроводах систем теплоснабжения, водоснабжения, тепловых пунктов, пожаротушения, ЖКХ и нефтеперерабатывающей промышленности. Рабочие среды: вода, пар и углеводороды, совместимые с материалами конструкции.
Конструкция и управление
Исполнение — шаровой, двухходовой, цельносварной кран. Неполнопроходная конструкция имеет условный проход Ду20 и внутренний проход шаровой пробки 15 мм. Кран поставляется под электропривод; рекомендованный электропривод — ГЗ-ОФ 18/12К. Электропривод в базовую комплектацию крана не входит, если не указан отдельно в спецификации поставки.
Основные параметры
- Условный проход: Ду20.
- Номинальное давление: Ру40, или 4,0 МПа.
- Тип прохода: неполнопроходной (стандартнопроходной).
- Эффективный диаметр прохода: 15 мм.
- Тип присоединения: фланцевый.
- Строительная длина: 120 мм.
- Строительная высота крана без электропривода: 98 мм.
- Масса крана без электропривода: 2,2 кг.
- Температура рабочей среды: от -40 до +180 °C.
Присоединительные размеры
Фланцы рассчитаны на соединение по ГОСТ Р 54432-2011. Наружный диаметр фланца — 105 мм, диаметр расположения крепежных отверстий — 75 мм. Предусмотрено 4 отверстия диаметром 14 мм. Монтажная высота оси трубопровода — 24 мм.
Материалы основных деталей
- Корпус, патрубки, горловина и фланцы: сталь 20.
- Шаровая пробка: нержавеющая сталь 20Х13.
- Шпиндель: нержавеющая сталь 20Х13.
- Седло: фторопласт Ф-4К20.
- Уплотнения шпинделя: EPDM и фторсилоксан.
- Уплотнение седла: фторсилоксан.
Герметичность и условия эксплуатации
Класс герметичности затвора — «А» по ГОСТ 9544-2015. Климатическое исполнение — У по ГОСТ 15150-69. Допускаемая температура транспортирования — от -50 до +50 °C. Наработка на отказ составляет не менее 10 000 циклов.
Комплект поставки
В комплект входят кран шаровой и паспорт изделия. Срок службы — 25 лет.
