Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду50, Ру40, сталь20, 11110509402EULD000000000
-30%

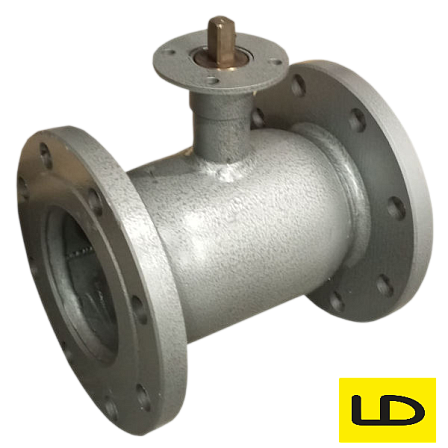

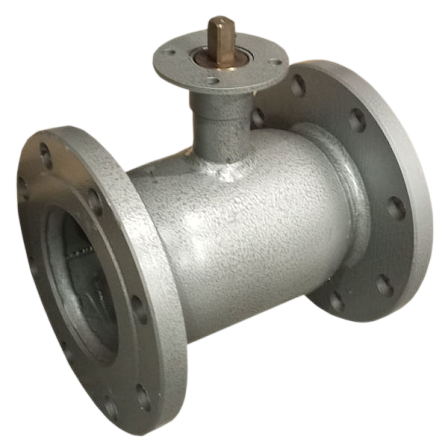

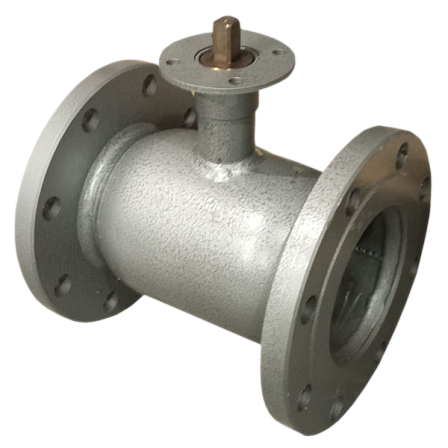

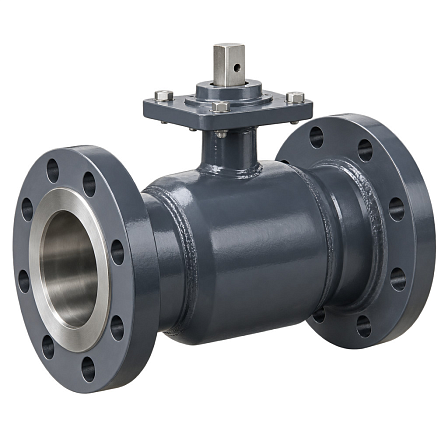

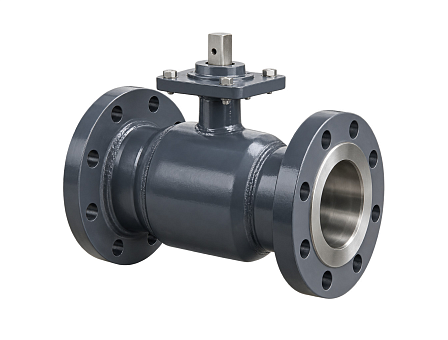

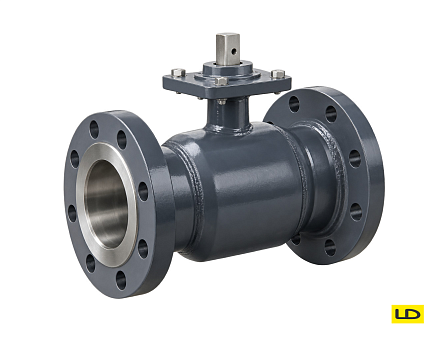

Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду50, Ру40, сталь20, 11110509402EULD000000000
АРТ: 11110509402EULD000000000
-30%

Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду50, Ру40, сталь20, 11110509402EULD000000000

АРТ: 11110509402EULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Тип управления
Голый шток
LD LD Бренд LD
Описание
Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду50, Ру40, сталь20, (артикул 11110509402EULD000000000) — тип стальной запорной арматуры с редуцированным проходным сечением, предназначенный для перекрытия линий транспортировки жидких и газообразных сред. Изделие применяется в системах централизованного теплоснабжения, контурах горячего и холодного водоснабжения, пароконденсатных трактах, а также на технологических трубопроводах, перекачивающих нефтепродукты, масла и некоррозионные жидкости.Конструктивное отличие неполнопроходного (стандартнопроходного) крана заключается в заужении диаметра канала запирающего шара относительно диаметра монтажных фланцев. Данная компоновка снижает крутящий момент, необходимый для управления затвором, что позволяет использовать электрические приводы меньшей мощности. Устройство выполнено в цельносварном стальном корпусе и не имеет ручного рычага, будучи укомплектованным фланцевой площадкой под приводную технику.

Технические и гидравлические характеристики:
  • Номинальный диаметр фланцевых патрубков: DN 50 (Ду 50 мм, 2 дюйма);
  • Эффективный диаметр проходного сечения затвора: 40 мм (редуцированный проход);
  • Номинальное давление среды в системе: PN 40 (Ру 4,0 МПа / 40 бар);
  • Исполнение проточного тракта: неполнопроходное (стандартный проход);
  • Способ подсоединения к трубопроводной магистрали: фланцевый по ГОСТ 33259-2015 (исполнение B на давление 4,0 МПа);
  • Степень герметичности перекрытия: класс «А» в соответствии с ГОСТ 9544-2015 (нулевой уровень протечек);
  • Температурные границы рабочей среды: от -40°C до +200°C;
  • Климатическое исполнение корпуса: У, категория размещения 1 согласно ГОСТ 15150 (температура внешней среды от -40°C до +60°C);
  • Угол рабочего хода шарового элемента: 90 градусов.
Спецификация конструкционных материалов:
Корпус и присоединительные фланцы: цельносварная конструкция из конструкционной качественной стали 20 (ГОСТ 1050-2013);
Запорный элемент (пробка-шар): нержавеющая сталь марки 08Х18Н10 (AISI 304);
Управляющий шпиндель (шток): легированная коррозионно-стойкая сталь марки 20Х13 / AISI 304 с невыбиваемой конструкцией упора;
Седловые уплотнительные кольца: термообработанный фторопласт с добавлением 20% углерода (Ф4К20) с поджимным пружинным блоком;
Уплотнение шпиндельного узла: эластомерные уплотнители на базе термостойкого фторкаучука (FKM) и EPDM.
Параметры интеграции с электроприводами:
Монтажная платформа под актуатор: верхний фланец по стандарту ISO 5211 (типоразмер F05 / F07);
Форма оголовка штока: стандартный квадратный профиль для сопряжения с муфтой привода;
Сниженный крутящий момент: уменьшенный диаметр шара снижает трение в седловом узле, уменьшая нагрузку на редуктор электропривода;
Совместимость с оборудованием: четвертьоборотные электроприводы общепромышленного назначения (220В / 380В / 24В), сервоприводы, пневмоприводы;
Области использования: индивидуальные и центральные тепловые пункты (ИТП, ЦТП), узлы смешения, котельные, технологические установки промышленных предприятий;
Нормативные стандарты: ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

Неполнопроходной фланцевый кран КШЦФЭ Ду50 Ру40 оптимизирует массу запорного узла и стоимость электромеханического комплекта управления в проектных схемах, допускающих умеренное гидравлическое сопротивление арматуры.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Теплоснабжение
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
11110509402EULD000000000
Объём одной штуки, м³
0.00733
Вес (кг)
12
Длина (мм)
180
Ширина (мм)
156
Высота (мм)
261
Дата доставки в ваш город
18.11.2026
Документация
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
Каталог Стальные краны LD.pdf
15.57Мб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
Технический паспорт Кран шаровой КШЦФЭ.pdf
504.74Кб
