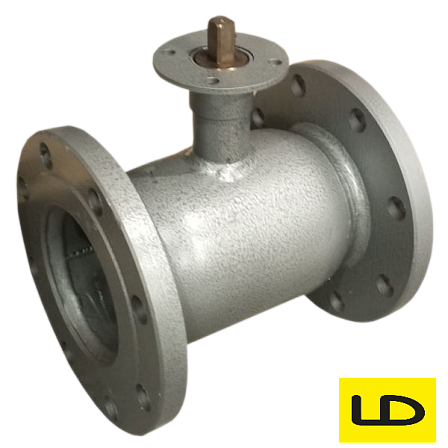

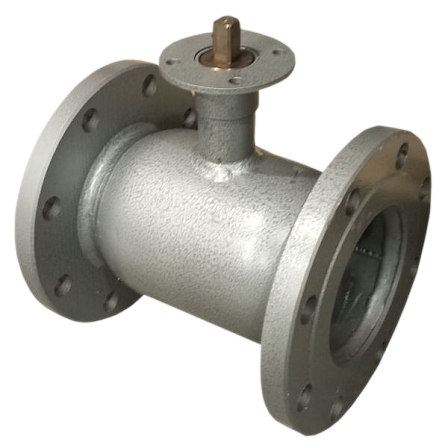

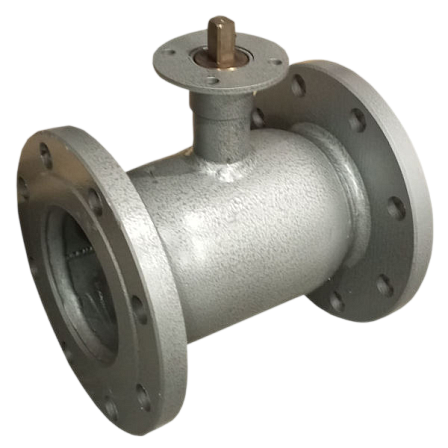

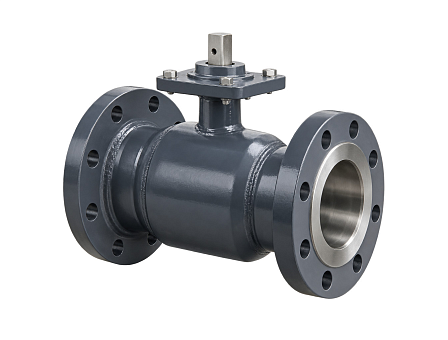

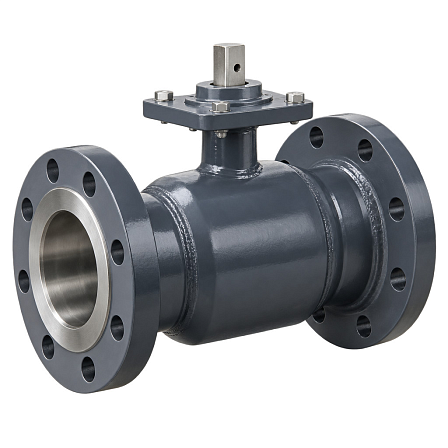

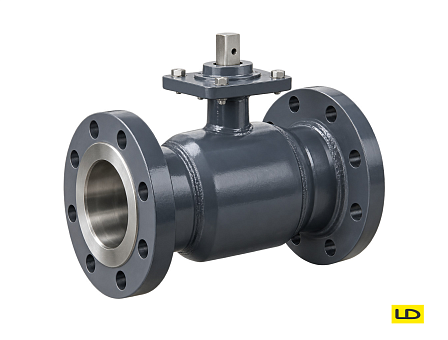

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду65, Ру16, сталь20, 11110650162EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и характеристики:
- Тип арматуры: кран шаровый стальной / запорный узел фланцевый / арматура под привод.
- Изготовитель и серия: LD, КШЦФЭ.
- Условный диаметр прохода (Ду): 65 мм.
- Номинальное рабочее давление (Ру): 1,6 МПа (16 кгс/см²).
- Материал изготовления основных корпусных деталей: углеродистая сталь марки 20.
- Пропускная способность: полнопроходное исполнение (диаметр отверстия шара совпадает с внутренним диаметром труб, гидравлическое сопротивление минимально).
- Конструкция корпуса: цельносварной блок.
- Тип присоединения к трубопроводу: фланцевый монтаж по государственным стандартам.
- Тип управления: под электропривод (ручной орган управления отсутствует, предусмотрен верхний фланец стандарта ISO для стыковки с приводом).
- Рабочая среда: вода, пар, природный газ, нефтепродукты, воздух, неагрессивные жидкие и газообразные среды.
- Диапазон температур рабочей среды: от -40°C до +200°C (пределы определяются физическими свойствами примененных полимерных уплотнительных материалов).
- Класс герметичности затвора: класс «А» согласно требованиям ГОСТ 9544.
Корпус крана произведен методом сварки из трубного и листового проката сталь 20. Запорный элемент представляет собой шлифованную сферическую пробку (шар) из коррозионностойкой стали. Седловые уплотнения выполнены из фторопласта с углеродными добавками, что снижает крутящий момент при повороте и обеспечивает герметичность затвора. Шпиндель оборудован конструктивной защитой от выдавливания внутренним давлением среды. В конструкции предусмотрен элемент антистатической защиты.
Назначение и область применения:
Армирующий узел устанавливается на технологических трубопроводах систем теплоэнергетики, водоснабжения, газораспределения, химической и нефтегазовой промышленности. Оборудование функционирует в двух позиционных режимах: полностью открыто или полностью закрыто. Использование крана в качестве регулирующего или дросселирующего устройства технологическим регламентом запрещено.
Монтаж, хранение и эксплуатация:
Установка арматуры на трубопровод производится с применением ответных фланцев, крепежных изделий (болтов, шпилек, гаек) и межфланцевых уплотнительных прокладок, рассчитанных на рабочее давление 1,6 МПа. Перед проведением монтажных работ внутреннее пространство труб очищается от загрязнений, окалины и посторонних частиц. Направление движения рабочей среды через изделие является реверсивным (двусторонним). Пространственное положение при установке допускается любое, обеспечивающее свободный доступ к электроприводному механизму. Эксплуатация должна производиться строго в пределах номинальных значений давления и температурного диапазона, указанных в техническом паспорте. Транспортировка и хранение выполняются в заводской таре в условиях, исключающих механические повреждения корпуса, фланцев и посадочной площадки привода. Регламент проверок и обслуживания определяется эксплуатирующей организацией.
