Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду100, Ру25, сталь20, 11111000252EULD000000000
-30%

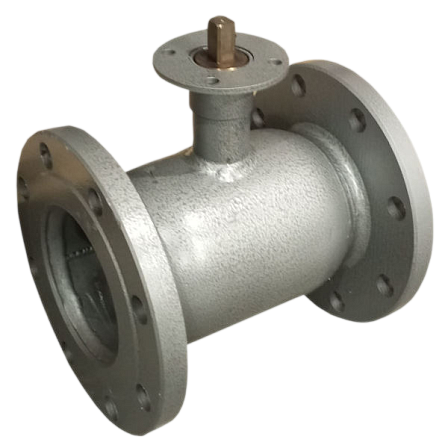

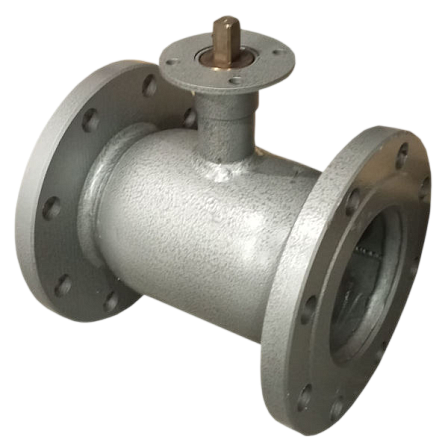

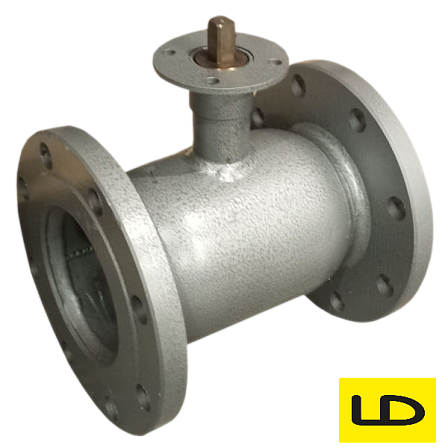

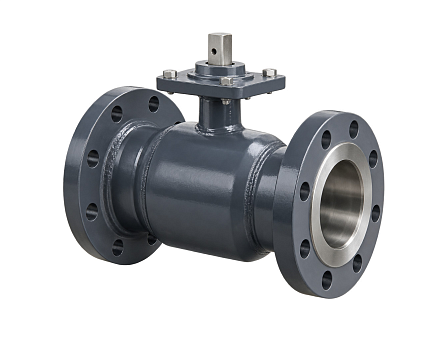

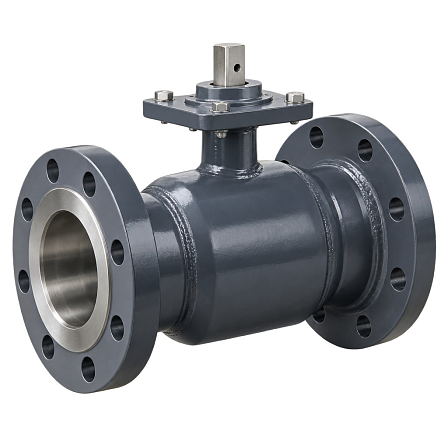

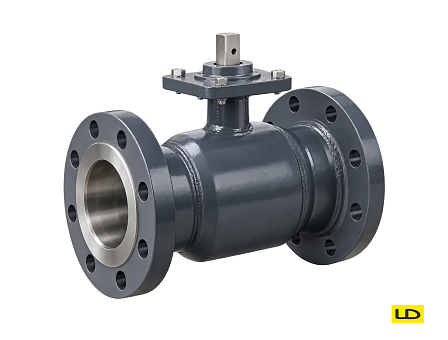

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду100, Ру25, сталь20, 11111000252EULD000000000
АРТ: 11111000252EULD000000000
-30%

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду100, Ру25, сталь20, 11111000252EULD000000000

АРТ: 11111000252EULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
LD LD Бренд LD
-30%
26 825.19 ₽
18 777.63 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду100, Ру25, сталь20, (артикул 11111000252EULD000000000) предназначен для дистанционного отсечения и восстановления движения технологических потоков жидких и газообразных сред. Изделие спроектировано для монтажа на магистралях номинального калибра DN 100 (условный проход 100 мм) с предельной эксплуатационной нагрузкой по давлению до PN 25 (2,5 МПа / 25 бар). Модель объединяет прямоточную полнопроходную конфигурацию шарового узла, симметричные плоские фланцы и подготовленный механический интерфейс для монтажа четвертьоборотного электрического исполнительного механизма.

Технические характеристики и эксплуатационные показатели:
  • Серийная принадлежность: LD, модификация КШЦФЭ
  • Тип арматурного узла: промышленный кран шаровой запорный полнопроходной моторизованный
  • Номинальный диаметр прохода: DN 100 (Ду 100 мм)
  • Номинальное гидростатическое давление: PN 25 (Ру 2,5 МПа / 25 кгс/см²)
  • Конфигурация проточного канала: полнопроходная (диаметр отверстия запирающего шара равен 100 мм)
  • Способ механического сопряжения с трубой: фланцевый по стандарту ГОСТ 33259-2015 (исполнение B)
  • Присоединительное место под привод: стандартизированный опорный фланец ISO 5211
  • Материал неразборного корпуса и фланцев: конструкционная качественная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запирающего сферического затвора: нержавеющая сталь марки AISI 304 / 12Х18Н10Т
  • Материал приводного шпинделя: коррозионно-стойкая сталь марки 20Х13
  • Седловая герметизация: износостойкий фторопластовый полимер марки Ф4К20 с тарельчатыми пружинами
  • Уплотнительный узел штока: кольца из фторэластомера FKM/EPDM, фторопласт Ф-4
  • Класс герметичности запорного органа: «А» по ГОСТ 9544-2015 (протечки исключены)
  • Проводимая среда: теплофикационная сетевая вода, пар, конденсат, техническая вода, неагрессивные газы, нефтепродукты
  • Допустимая температура рабочей среды: от -40 °C до +200 °C
  • Климатическое районирование: категория У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Корпус крана КШЦФЭ 100/25 собирается методом автоматической сварки формованных деталей из стали 20 без разъемных стыков по центральной оси, что исключает протечки теплоносителя наружу под воздействием вибраций и тепловых расширений магистрали до +200 °C. Опорная площадка стандарта ISO 5211 на горловине крана обеспечивает точную соосную установку четвертьоборотного сервопривода. Электромеханический привод обеспечивает дистанционное позиционирование затвора по командам оператора или сигналам контроллеров в составе АСУ ТП, обеспечивая оперативное закрытие контура при аварийных ситуациях.

Полнопроходное сечение диаметром 100 мм полностью совпадает с внутренним диаметром трубопровода, что минимизирует гидравлическое сопротивление, предотвращает падение давления в контуре и допускает механическую прочистку труб скребковыми снарядами. Двухстороннее фланцевое соединение обеспечивает удобство монтажа и возможность оперативного демонтажа крана для сервисного обслуживания без проведения огневых сварочных работ.

Арматура монтируется в котельных установках, центральных (ЦТП) и индивидуальных (ИТП) тепловых пунктах, насосно-перекачивающих станциях, на технологических линиях промышленных предприятий и распределительных магистралях теплоснабжения.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
25
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
11111000252EULD000000000
Объём одной штуки, м³
0.02882
Вес (кг)
46.9
Длина (мм)
350
Ширина (мм)
230
Высота (мм)
358
Дата доставки в ваш город
17.11.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Технический паспорт на кран шаровой КШЦФ.pdf
504.74Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
