Кран шаровой неполнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду500/400, Ру25, сталь20, 11115009252EULD000000000
- Описание
- Характеристики
- Документация

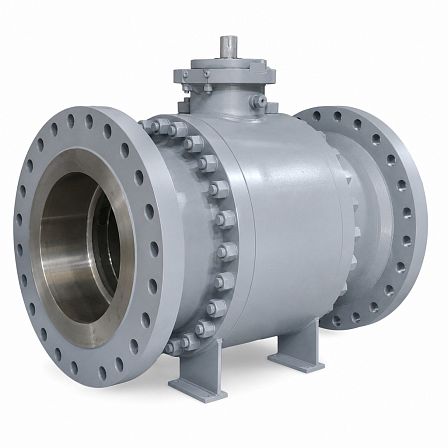

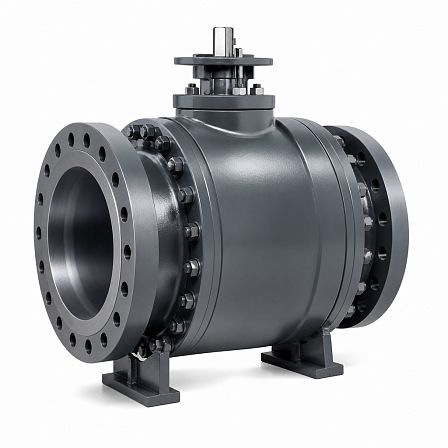

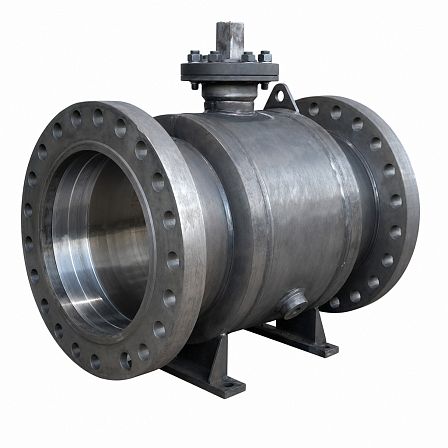

Кран шаровой неполнопроходной фланцевый под электропривод LD КШЦФЭ Ду500/400 Ру25, сталь 20, артикул 11115009252EULD000000000 — стальной цельносварной запорный кран для трубопроводов жидких сред. Номинальный диаметр присоединения — DN 500, эффективный диаметр прохода — 390 мм, номинальное давление — PN 25 (2,5 МПа).
Конструкция и назначение. Кран имеет двухходовую шаровую конструкцию с фланцевым присоединением и неполнопроходным сечением. Изделие предназначено для перекрытия потока рабочей среды; управление выполняется электроприводом, устанавливаемым на кран. Обозначение «Э» в маркировке указывает исполнение под электропривод.
Основные параметры.
- Номинальный диаметр: DN 500.
- Эффективный диаметр прохода: 390 мм.
- Номинальное давление: PN 25, или 2,5 МПа.
- Тип прохода: неполнопроходной.
- Присоединение: фланцевое.
- Исполнение по материалу корпусных деталей: 02.
- Материал корпуса: углеродистая сталь 20.
- Строительная длина: 990 мм.
Рабочие характеристики. Для исполнения 02 диапазон температуры рабочей среды составляет от −40 до +200 °C, а температура окружающего воздуха — от −40 до +80 °C. Герметичность затвора соответствует классу «А» по ГОСТ 9544 в обоих направлениях. Полный ресурс составляет 10 000 циклов, назначенный срок службы — 30 лет.
Материалы основных деталей. Корпус, горловина и фланцы изготовлены из стали 20. Шаровая пробка для DN 500 выполнена из коррозионно-стойкой стали AISI 409, шпиндель — из стали 20Х13. Седло изготовлено из фторопласта Ф-4К20; в уплотнении шара применено дублирующее уплотнение из фторсилоксанового эластомера. Уплотнение узла горловины выполнено из EPDM и фторсилоксанового эластомера.
Присоединительные размеры. Наружный диаметр фланца — 730 мм, диаметр расположения крепежных отверстий — 660 мм. Предусмотрено 20 отверстий диаметром 39 мм. Высота корпуса до оси привода — 177 мм. Присоединительные размеры фланцев соответствуют ГОСТ 33259.
Масса. Масса крана составляет 483 кг. Значение относится к крану DN 500/400, PN 25 в неполнопроходном фланцевом исполнении; масса комплектного изделия может изменяться в зависимости от типа установленного электропривода.
