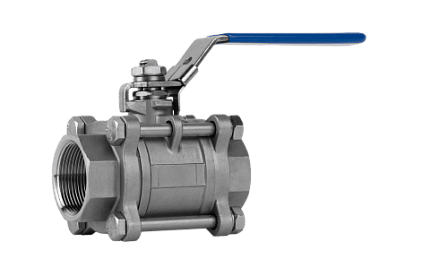

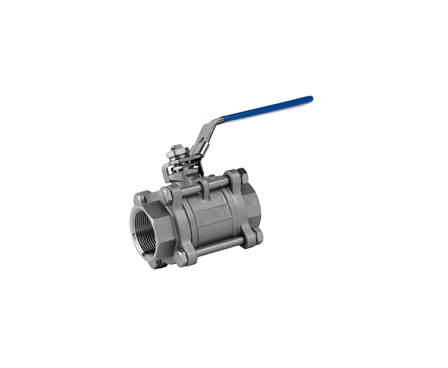

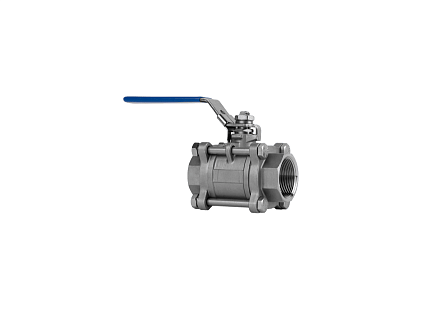

Кран шаровой БИВАЛ, BV17, DN 25, PN 63, нерж. сталь 08Х18Н10, полнопроходной, резьба/резьба, BL11A742647
- Описание
- Характеристики
- Документация Аналогичные товары
Представленный механизм — это запорный муфтовый шаровой кран. Данное нержавеющее устройство функционирует как элемент промышленной трубопроводной арматуры, задачей которого является полная остановка потока транспортируемого вещества в инженерных сетях.
Архитектура изделия и принцип функционирования
Отличительной технической чертой линейки BV17 является разборная трехсекционная архитектура корпуса. Трехэлементная база (две концевые муфты и центральный блок) позволяет осуществлять замену уплотнений, очистку внутренних поверхностей и ремонт запорного механизма без демонтажа патрубков с трубопровода.
Геометрия проточного тракта классифицируется как полнопроходная: диаметр проходного отверстия в стальной сфере равен внутреннему сечению магистрали (25 мм). Такая конфигурация исключает заужение канала, сохраняя пропускную способность, предотвращая падение давления среды и нивелируя появление кавитационных эффектов в узле.
В качестве уплотняющих компонентов для шпинделя и поворотного шара применяется химически нейтральный политетрафторэтилен (PTFE). Механический привод реализуется посредством стальной ручки, рабочий угол поворота которой строго ограничен 90 градусами. Использование арматуры для настройки, дросселирования или балансировки потока не предусмотрено техническим регламентом (допустима работа исключительно в крайних форматах «открыто» или «закрыто»).
Детализированный список рабочих параметров
• Условный диаметр (Ду / DN): 25 мм (размер резьбы 1").
• Расчетное давление (Ру / PN): 63 бар (6,3 МПа, 63 кгс/см²).
• Характеристика проходного канала: Полнопроходной.
• Тип присоединения к трубе: Резьба/резьба (внутренняя/внутренняя).
• Материал корпусных элементов: Сталь 08Х18Н10 (нержавеющая).
• Материал запорного шара и шпинделя: Коррозионно-стойкая сталь.
• Орган управления: Рукоятка рычажного типа.
Совместимость с рабочими средами и промышленное использование
Нержавеющий муфтовый кран допускается к установке в инженерных контурах, перемещающих среды, не вызывающие коррозионного разрушения стали 08Х18Н10 и химической деградации фторопласта. Перечень регламентированных рабочих сред включает: холодную и горячую воду, насыщенный пар, газы (включая азот и природный газ), сжатый воздух, спиртовые эмульсии, гликоли, индустриальные масла, светлые нефтепродукты, а также слабоагрессивные растворы щелочей и кислот. Технические свойства позволяют применять изделие на линиях водоподготовки, в системах пневматики, на пищевых производствах, объектах нефтегазового сектора и фармацевтических предприятиях.
Нормативы и правила монтажных операций
Инсталляция изделия выполняется посредством навинчивания муфтовых концов крана на участки трубопровода, имеющие наружную резьбу. Для формирования полностью герметичного стыка требуется обязательное применение специализированных резьбовых уплотнителей: полимерных нитей, ленты ФУМ, анаэробных герметиков или льняного волокна в комбинации с сантехнической пастой.
В процессе скручивания крутящий момент от гаечного ключа должен прилагаться строго к шестигранной части той муфты, которая в данный момент фиксируется на трубе. Передача усилия через центральную часть корпуса на противоположную муфту недопустима из-за риска срыва заводской стяжки и разгерметизации трехсоставного корпуса. В отличие от приварных моделей линейки BV17, резьбовой вентиль монтируется в цельнособранном виде без предварительной разборки центральной секции. Позиционирование арматуры на магистрали произвольное. Переключение состояний затвора должно выполняться плавно, без приложения ударных нагрузок.
