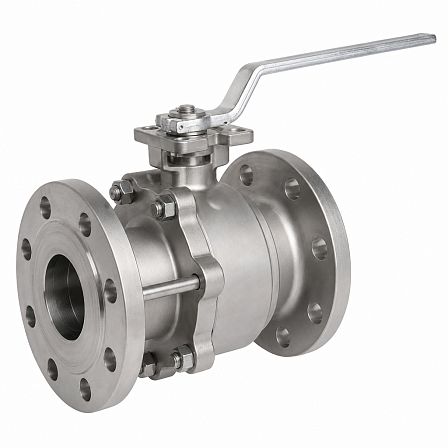

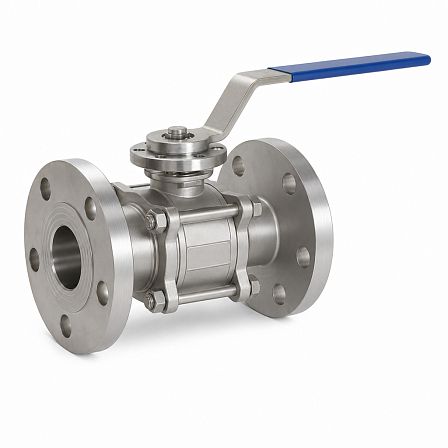

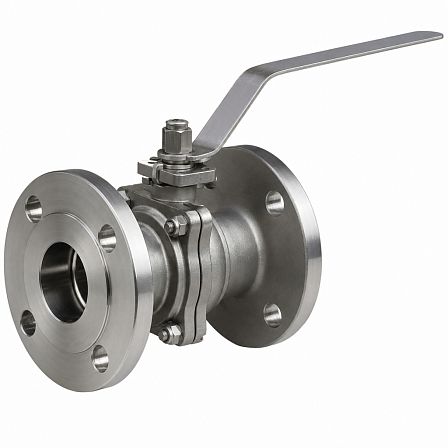

Кран шаровой БИВАЛ, BV17, DN 65, PN 40, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745030
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ BV17 DN 65 PN 40 — двухходовой полнопроходной запорный кран с фланцевым присоединением. Корпус выполнен из нержавеющей стали 08Х18Н10; для установки ручного редуктора, пневматического или электрического привода предусмотрен монтажный ISO-фланец F07/F10.
Назначение
Кран предназначен для перекрытия потока рабочей среды в трубопроводах с условным проходом DN 65. Полнопроходная конструкция обеспечивает проходное сечение, соответствующее диаметру трубопровода, и снижает местное гидравлическое сопротивление.
Основные параметры
- Серия: BV17.
- Тип: шаровой, двухходовой, запорный.
- Условный проход: DN 65.
- Номинальное давление: PN 40, до 4,0 МПа.
- Тип прохода: полнопроходной.
- Присоединение к трубопроводу: фланцевое, фланец/фланец.
- Материал корпуса: нержавеющая сталь 08Х18Н10.
- ISO-фланец для привода: F07/F10.
- Артикул: BL11C745030.
Конструкция
Кран имеет разборную трёхсоставную конструкцию корпуса. Запорным элементом является шар с проходным отверстием; управление выполняется поворотом штока на 90°. Конструкция рассчитана на работу в положениях «открыто» и «закрыто».
Привод и управление
Монтажная площадка ISO F07/F10 позволяет устанавливать ручной редуктор, пневматический или электрический привод. Типоразмер присоединительного фланца обеспечивает унифицированный монтаж приводных устройств без изменения корпуса крана.
Рабочие среды
Краны серии BV17 применяются на трубопроводах воды, воздуха, пара, нейтральных жидкостей, топлива, пищевых сред, а также слабых кислот и щелочей. Подбор крана для конкретной среды должен учитывать химическую совместимость материалов корпуса и уплотнений с транспортируемым продуктом.
Температурные и эксплуатационные условия
Для фланцевого исполнения BV17 с уплотнениями PTFE максимальная температура рабочей среды указывается до +200 °C. Номинальное давление PN 40 относится к температурным условиям, установленным изготовителем; при повышении температуры допустимое рабочее давление может снижаться.
Монтаж
Установка выполняется между ответными фланцами трубопровода DN 65. Перед монтажом необходимо проверить соответствие фланцев, крепежа, прокладок, давления, температуры и рабочей среды параметрам крана. Не допускается использовать кран для регулирования расхода, если такое применение не предусмотрено проектом трубопроводной системы.
