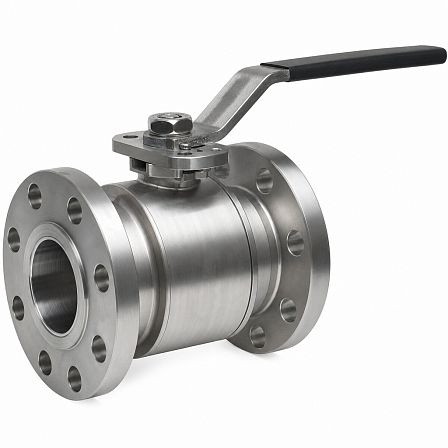

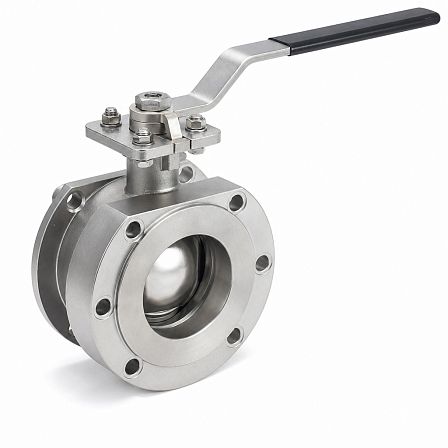

Кран шаровой БИВАЛ, BV17, DN 100, PN 16, нерж. сталь 08Х18Н10, полнопроходной, межфланцевый, с ISO-фланцем, BL11D744827
АРТ: BL11D744827

Кран шаровой БИВАЛ, BV17, DN 100, PN 16, нерж. сталь 08Х18Н10, полнопроходной, межфланцевый, с ISO-фланцем, BL11D744827

АРТ: BL11D744827
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Ручка - рычаг
-30%
45 857.63 ₽
32 100.34 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
В наличии 1 шт Центральный склад: 1 шт
Описание

Кран шаровой БИВАЛ BV17, DN 100, PN 16, артикул BL11D744827 — двухходовой полнопроходной запорный кран для трубопроводов с условным проходом 100 мм. Исполнение межфланцевое, с монтажным ISO-фланцем для установки ручного редуктора, пневматического или электрического привода; материал — нержавеющая сталь 08Х18Н10.

Конструкция и назначение

Кран серии BV17 предназначен для полного перекрытия потока рабочей среды. Полнопроходная конструкция сохраняет проходное сечение трубопровода и снижает гидравлическое сопротивление. Конструкция крана — разборная, трёхсоставная, допускающая техническое обслуживание уплотнений и внутренних элементов.

Основные параметры

  • Серия: BV17;
  • тип: шаровой, двухходовой;
  • номинальный диаметр: DN 100;
  • номинальное давление: PN 16, или 1,6 МПа;
  • исполнение прохода: полнопроходное;
  • тип присоединения: межфланцевое;
  • материал: нержавеющая сталь 08Х18Н10;
  • артикул: BL11D744827.

Присоединение к трубопроводу

Межфланцевое исполнение устанавливается между ответными фланцами трубопровода и стягивается фланцевым крепежом. Такое присоединение обеспечивает компактную монтажную длину по сравнению с фланцевыми кранами с собственными присоединительными фланцами.

ISO-фланец

На верхней части корпуса предусмотрен ISO-фланец. Он используется для установки привода или редуктора без изменения основной части крана. Допускается оснащение пневматическим либо электрическим приводом при подборе совместимого присоединения и крутящего момента.

Уплотнения и запорный узел

Запорным элементом является шар, поворачиваемый вокруг своей оси. В конструкции серии BV17 применяются седловые и штоковые уплотнения на основе PTFE; седла могут иметь графитовое наполнение. Данное исполнение предназначено для работы в режиме «открыто/закрыто», а не для точного регулирования расхода.

Рабочие среды

Краны BV17 применяются на линиях воды, пара, конденсата, сжатого воздуха, инертных газов, светлых нефтепродуктов и других сред, совместимых с материалами корпуса и уплотнений. Возможность применения на кислотах, щелочах и иных агрессивных средах определяется химической совместимостью материалов крана с конкретной средой.

Температурные условия

Для шаровых кранов серии BV17 указан диапазон рабочих температур от −60 до +220 °C. Допустимое рабочее давление при повышенной температуре должно определяться по температурно-давленческой зависимости для DN 100 и условиям конкретного трубопровода.

Особенности эксплуатации

Кран используется как запорная арматура и должен эксплуатироваться в положениях полного открытия или полного закрытия. Перед монтажом необходимо проверить соосность фланцев, состояние уплотнительных поверхностей, соответствие давления PN 16 параметрам системы и совместимость рабочей среды с нержавеющей сталью и уплотнениями.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Ручка - рычаг
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Материал
Нержавеющие
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
220
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BL11D744827
Объём одной штуки, м³
0.00621
Вес (кг)
24
Длина (мм)
152
Ширина (мм)
215
Высота (мм)
190
