Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой БИВАЛ, BV18, DN 80, PN 16, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745039
-30%

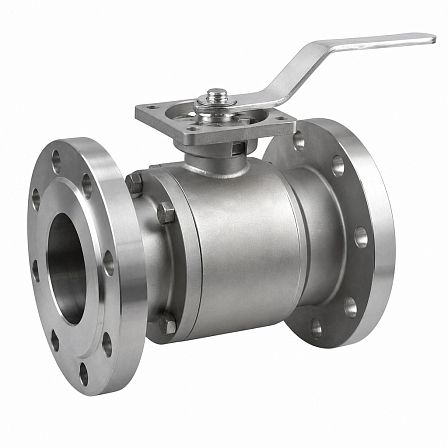

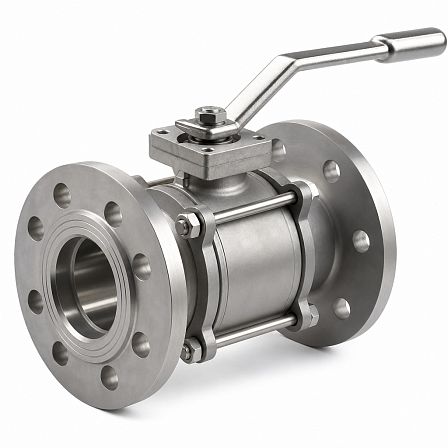

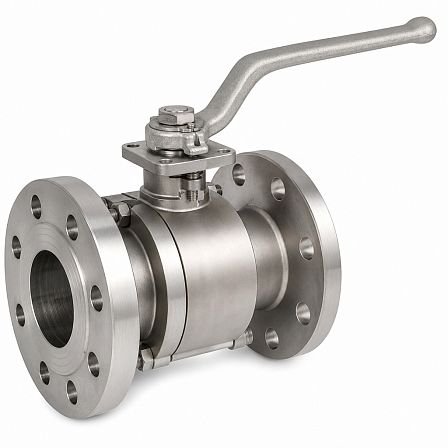

Кран шаровой БИВАЛ, BV18, DN 80, PN 16, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745039
АРТ: BL11C745039
-30%

Кран шаровой БИВАЛ, BV18, DN 80, PN 16, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745039

АРТ: BL11C745039
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Ручка - рычаг
БИВАЛ БИВАЛ Бренд БИВАЛ
-30%
37 532.76 ₽
26 272.93 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой БИВАЛ серии BV18, DN 80, PN 16 — двухходовая полнопроходная запорная арматура с фланцевым присоединением. Исполнение из нержавеющей стали 08Х18Н10, ISO-фланец F07/F10 предназначен для установки поворотного электропривода или пневмопривода. Артикул: BL11C745039.

Назначение и конструкция

Кран применяется для перекрытия потока рабочей среды в трубопроводах. Полнопроходная конструкция с проходом DN 80 снижает местное гидравлическое сопротивление на участке установки. Кран имеет два присоединительных патрубка и рассчитан на работу в положениях «открыто» и «закрыто».

Основные параметры

  • Серия: BV18.
  • Номинальный диаметр: DN 80.
  • Номинальное давление: PN 16, или 1,6 МПа.
  • Тип: шаровой, двухходовой, полнопроходной.
  • Присоединение к трубопроводу: фланец/фланец.
  • Исполнение корпуса: нержавеющая сталь 08Х18Н10.
  • Монтажная площадка под привод: ISO F07/F10.

Управление

ISO-фланец F07/F10 обеспечивает присоединение четвертьоборотного привода. Площадка рассчитана на передачу крутящего момента через квадрат штока размером 17 мм. Для типоразмера DN 80 ориентировочный крутящий момент управления составляет 110 Н·м.

Уплотнения и материалы

В конструкции серии BV18 применяются седловые и штоковые уплотнения из PTFE. Уплотнение обеспечивает герметизацию запорного элемента и штока при работе с предусмотренными для крана средами. Шток изготовлен из коррозионностойкой стали типа 03Х17Н14М3; центрирующее кольцо — из FKM.

Рабочие среды и температура

Кран серии BV18 используется на трубопроводах воды, пара, конденсата, светлых нефтепродуктов, инертных газов и сжатого воздуха. Допускаемый температурный диапазон серии составляет от −60 до +220 °C; рабочее давление необходимо выбирать с учетом температуры среды. Применение на кислотных и щелочных средах требует проверки химической совместимости материалов крана с рабочей средой.

Присоединительные и габаритные размеры

  • Строительная длина L: 180 мм.
  • Диаметр прохода: 80 мм.
  • Наружный диаметр фланца: 200 мм.
  • Диаметр расположения крепежных отверстий: 160 мм.
  • Количество отверстий во фланце: 8.
  • Диаметр отверстий: 18 мм.
  • Высота крана: 160 мм.
  • Длина рукоятки: 260 мм.
  • Масса: около 21 кг.

Монтаж

Кран устанавливается между ответными фланцами трубопровода. Фланцевое исполнение обеспечивает разъемное соединение для обслуживания или замены арматуры. Перед монтажом необходимо проверить соответствие ответных фланцев, прокладок, крепежа, давления и температуры условиям эксплуатации.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Высота, мм
160 мм
Материал
Нержавеющие
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BL11C745039
Длина (отрезок, бухта), м
180
Объём одной штуки, м³
0.00612
Вес (кг)
18
Длина (мм)
180
Ширина (мм)
200
Высота (мм)
170
