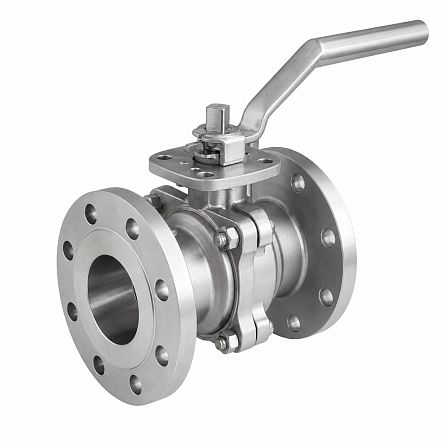

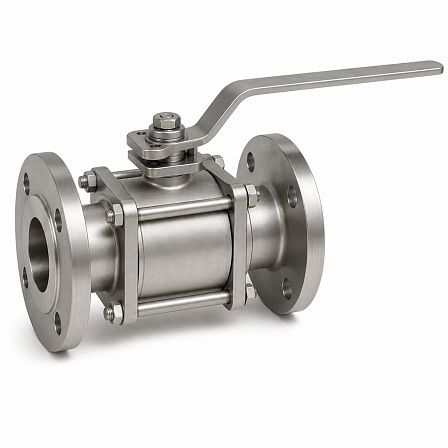

Кран шаровой БИВАЛ, BV18, DN 100, PN 16, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745040
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ BV18, артикул BL11C745040, предназначен для перекрытия потока в трубопроводах DN 100 при номинальном давлении PN 16. Исполнение — двухходовое, полнопроходное, фланцевое; корпус выполнен из нержавеющей стали 08Х18Н10. Кран оснащен монтажной площадкой ISO F07/F10 для установки привода.
Назначение и конструкция
Кран относится к запорной трубопроводной арматуре с шаровым затвором. Полнопроходная конструкция сохраняет проходное сечение трубопровода на уровне условного диаметра DN 100. Конструкция корпуса составная и разборная, что предусматривает возможность технического обслуживания.
Основные параметры
- Серия: BV18.
- Артикул: BL11C745040.
- Условный проход: DN 100.
- Номинальное давление: PN 16, или 1,6 МПа.
- Тип крана: двухходовой.
- Тип затвора: шаровый.
- Проход: полнопроходной.
- Присоединение к трубопроводу: фланцевое.
- Монтажная площадка под привод: ISO F07/F10.
Материалы
Корпус крана изготовлен из нержавеющей стали 08Х18Н10. Запорный шар выполнен из коррозионностойкой стали. Уплотнительные элементы изготовлены из PTFE (фторопласта); материал применяется для герметизации седел и штока.
Установка привода
Верхний ISO-фланец F07/F10 предназначен для присоединения ручного редуктора, пневматического или электрического привода. Привод подбирается с учетом крутящего момента крана, параметров рабочей среды и требуемого режима управления.
Рабочие среды и температура
Кран применяется на трубопроводах воды, пара, конденсата, сжатого воздуха, инертных газов, светлых углеводородов и других сред, совместимых с материалами корпуса и уплотнений. Максимальная температура рабочей среды — до +220 °C. Возможность применения на кислотах, щелочах и иных агрессивных средах определяется отдельно по химической совместимости материалов.
Монтаж
Фланцевое исполнение рассчитано на установку между ответными фланцами трубопровода. При монтаже необходимо обеспечить соосность трубопровода, использовать уплотнительные прокладки, соответствующие рабочей среде и температуре, а также соблюдать требования к затяжке крепежа.
