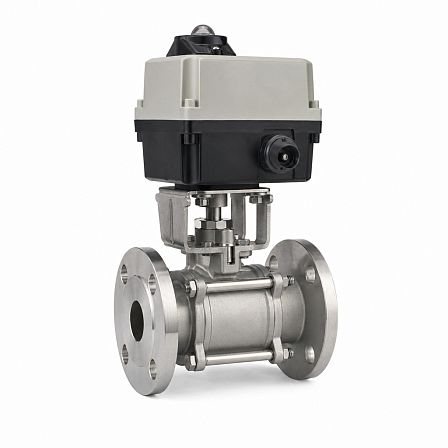

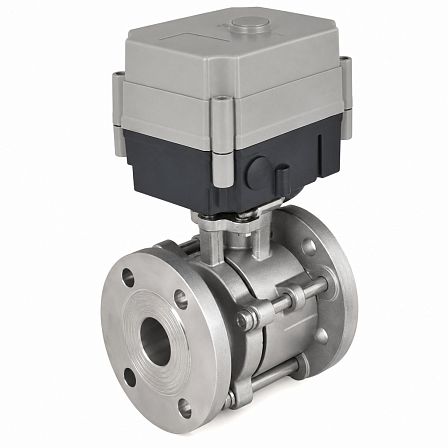

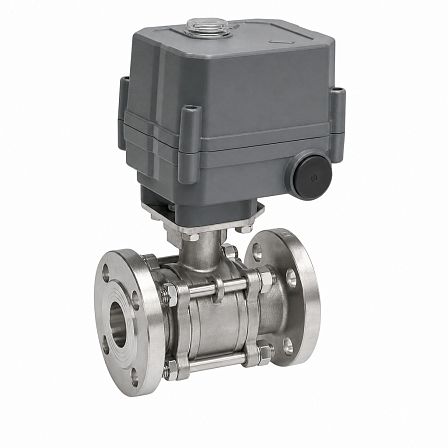

Кран шаровой СМАРТРИР, BV17, DN25, PN16, dP 16 бар, эл/привод QD1.1, 220В, межфл., нерж., GC01R749033
- Описание
- Характеристики
- Документация Аналогичные товары
Шаровой кран BV17 DN25 PN16 с межфланцевым присоединением, корпусом из нержавеющей стали и электроприводом QD1.1 на 220 В. Кран полнопроходной, рассчитан на номинальное давление 16 бар и перепад давления до 16 бар; исполнение предусматривает ISO-фланец для установки привода.
Конструкция и назначение
Изделие представляет собой двухпозиционный шаровой кран с электрическим управлением. Запорный орган выполнен в виде полнопроходного шара, обеспечивающего проход рабочей среды без сужения условного диаметра. Кран предназначен для установки в трубопроводах с автоматизированным управлением положением «открыто/закрыто».
Основные параметры
- Серия: BV17.
- Условный проход: DN25.
- Номинальное давление: PN16, 16 бар.
- Допустимый перепад давления: dP 16 бар.
- Присоединение: межфланцевое.
- Проходное сечение: полнопроходное.
- Материал корпуса: нержавеющая сталь 03Х17Н14М3.
- Уплотнение седел: PTFE.
- Фланец под привод: ISO F05/F07.
Исполнение DN25 PN16 соответствует межфланцевому крану BV17 с ISO-фланцем под электропривод.
Электропривод
Кран укомплектован электроприводом QD1.1 с питанием 220 В переменного тока. Привод применяется для поворота запорного шара на 90° и дистанционного управления краном. Для приводов серии QD1.1 в технических данных указаны варианты крутящего момента 50, 80 или 100 Н·м, в зависимости от исполнения; мощность составляет 12–15 Вт, время поворота — 20–30 секунд.
Температурный диапазон
Для межфланцевого крана BV17 DN25 PN16 с корпусом из стали 03Х17Н14М3 и уплотнением PTFE указан диапазон рабочих температур от −60 до +200 °C. Температурные ограничения следует учитывать совместно с параметрами подключаемого электропривода и рабочей среды.
Монтаж
Межфланцевое исполнение устанавливается между ответными фланцами трубопровода. Присоединительный ISO-фланец F05/F07 обеспечивает механическое соединение крана с приводом QD1.1. При монтаже необходимо обеспечить соосность трубопровода, корректную установку уплотнительных прокладок и доступ к электрическим подключениям привода.
Идентификация
Артикул: GC01R749033.
