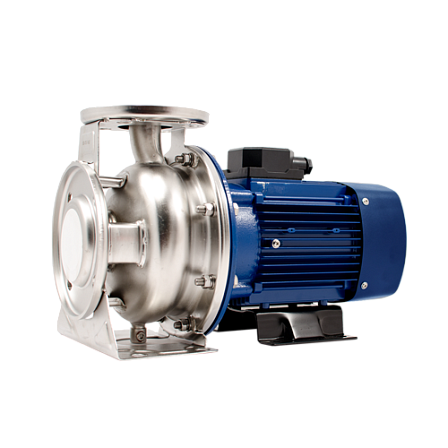

Насос центробежный МНС 125-100-160/18,5 ГРАНПАМП, DN125/100, диаметр рабочего колеса 160 мм, 18,5 кВт, 380 В, моноблочный, горизонт., NU01A639736
АРТ: NU01A639736

Насос центробежный МНС 125-100-160/18,5 ГРАНПАМП, DN125/100, диаметр рабочего колеса 160 мм, 18,5 кВт, 380 В, моноблочный, горизонт., NU01A639736

АРТ: NU01A639736
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Степень защиты IP
IP55
ГРАНПАМП ГРАНПАМП Бренд ГРАНПАМП
Описание

Насос центробежный ГРАНПАМП МНС 125-100-160/18,5, артикул NU01A639736, — горизонтальный консольно-моноблочный насос с патрубками DN125/DN100, рабочим колесом диаметром 160 мм и электродвигателем мощностью 18,5 кВт. Предназначен для перекачивания чистых химически неагрессивных жидкостей при питании от трехфазной сети 380 В, 50 Гц.

Конструкция и назначение

Модель относится к центробежным моноблочным насосам. Ротор электродвигателя одновременно выполняет функцию вала рабочего колеса, поэтому насосный агрегат имеет горизонтальное исполнение без отдельной муфты.

Насос применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения и технического водоснабжения. Рабочая среда — чистые жидкости без химически агрессивных компонентов и абразивных включений.

Основные параметры

  • Модель: ГРАНПАМП МНС 125-100-160/18,5.
  • Артикул: NU01A639736.
  • Тип: центробежный консольный моноблочный насос.
  • Исполнение: горизонтальное.
  • Диаметр рабочего колеса: 160 мм.
  • Номинальная мощность двигателя P2: 18,5 кВт.
  • Питание: 3 × 380 В, 50 Гц.
  • Номинальный ток: 34,7 А.
  • Частота вращения: 2900 об/мин.
  • Входной патрубок: DN125.
  • Напорный патрубок: DN100.
  • Тип присоединения: фланцевый.
  • Максимальное рабочее давление: 10 бар.

Гидравлические характеристики

Рабочие параметры определяются по гидравлической характеристике насоса. При расходе 40 м³/ч напор составляет 29 м, при 80 м³/ч — 31 м, при 120 м³/ч — 28 м, при 160 м³/ч — 26 м.

При расходе 200 м³/ч насос развивает напор 23 м, при 240 м³/ч — 20 м, при 280 м³/ч — 16 м. Максимальный указанный расход для данной модификации составляет 280 м³/ч.

Материалы и уплотнение

Корпус гидравлической части и рабочее колесо выполнены из нержавеющей стали 304. Такое исполнение предназначено для работы с водой и другими чистыми неагрессивными жидкостями.

Торцевое уплотнение выполнено с парами материалов графит / карбид кремния / EPDM. Для отдельных условий эксплуатации могут применяться варианты уплотнения с NBR или Viton.

Температура рабочей среды и электродвигатель

Стандартная температура перекачиваемой жидкости — от 0 до +70 °C. Эксплуатация при температуре до +104 °C предусмотрена при соответствующем исполнении торцевого уплотнения.

Насос оснащается асинхронным двухполюсным электродвигателем с классом изоляции F и степенью защиты IP55. Это исполнение рассчитано на подключение к трехфазной сети 380 В.

Масса и транспортные данные

Масса насоса составляет 180 кг. Габариты в упаковке — 855 × 440 × 600 мм.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Степень защиты IP
IP55
Максимальное рабочее давление, бар
10
Диаметр, (мм, дюйм)
125 (5) х 100 (4)
Количество в упаковке
1шт
Артикул
NU01A639736
Перекачиваемая жидкость
Чистая вода
Погружённость
Поверхностные
Количество рабочих колёс, винтов, поршней
Одноступенчатые
Электрическое подключение, В
380 (трёхфазные)
Максимальная мощность, Вт
18500 Вт
Материал рабочего колеса, винта, поршня насосов
Стальные нержавеющие
Материал корпуса насоса
Стальные нержавеющие
Мощность, л/с
18,5 кВт
Объём одной штуки, м³
0.24922
Номинальный ток, А
34,7 А
Производительность, м³/ч
280
Напор, м
31
Тип присоединения
Фланцевые
Максимальная температура перекачиваемой жидкости, °C
70 °C
Вес (кг)
195
Длина (мм)
880
Ширина (мм)
480
Высота (мм)
590
