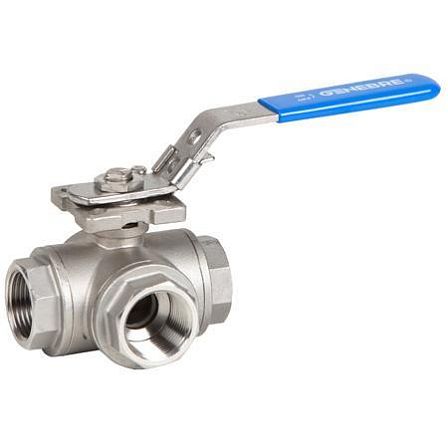

Кран шаровой трехходовой GENEBRE 2040 02 DN008 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг
АРТ: 2040 02

Кран шаровой трехходовой GENEBRE 2040 02 DN008 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг

АРТ: 2040 02
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный

Товар не поставляется

Описание

Кран шаровой трехходовой GENEBRE 2040 02 — резьбовой кран с L-образным каналом шара, стандартным проходом и внутренней резьбой 1/4 (DN008). Корпус, крышка и шар изготовлены из нержавеющей стали CF8M; седла шара — PTFE с 15% стекловолокна. Номинальное давление — PN63, диапазон рабочей температуры — от −25 до +180 °C.

Конструкция и назначение
Модель GENEBRE 2040 02 представляет собой трехходовой шаровой кран стандартного прохода. L-образная конфигурация отверстия в шаре обеспечивает переключение потока между двумя направлениями при повороте рукоятки на 90°. Кран предназначен для распределения или переключения потоков в трубопроводных системах.

Присоединение
Присоединительные патрубки имеют внутреннюю трубную резьбу ВР/ВР размером 1/4. Резьбовое соединение выполнено в соответствии с ISO 7-1 / EN 10226-1. Условный проход — DN008; диаметр проходного отверстия составляет 9,5 мм.

Материалы основных деталей

  • корпус и крышка — нержавеющая литая сталь 1.4408 (CF8M);
  • шар — нержавеющая сталь 1.4408 (CF8M);
  • шток — нержавеющая сталь AISI 316;
  • седла шара — PTFE с 15% стекловолокна;
  • уплотнение штока и уплотнение корпуса — PTFE;
  • уплотнительное кольцо штока — FKM (Viton);
  • рычаг и детали механизма блокировки — нержавеющая сталь.

Рабочие параметры
Кран рассчитан на максимальное рабочее давление 63 бар (PN63). Рабочая температура среды — от −25 до +180 °C. Пропускная способность Kv для исполнения 1/4 составляет 11 м³/ч при потере давления 1 бар.

Управление и монтаж
Управление выполняется вручную рукояткой-рычагом. Рукоятка оснащена системой блокировки. Конструкция предусматривает прямой монтаж привода по ISO 5211; присоединительный фланец — F03/F04, посадочное сечение квадрата штока — 9 × 9 мм.

Особенности конструкции
Кран оснащен антистатическим устройством, обеспечивающим электрическую непрерывность между шаром, штоком и корпусом. Шток выполнен в невыбиваемом исполнении. Четыре седла из PTFE + 15% стекловолокна обеспечивают уплотнение шара в трехходовой конструкции.

Габаритные размеры и масса
Для исполнения 2040 02: строительная длина L — 75 мм, высота H — 37 мм, высота до верхней части рукоятки H1 — 66 мм, длина рукоятки W — 130 мм. Размер монтажной площадки M — 8 мм, размер C — 37 мм. Масса изделия — около 0,7 кг.

Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
8 (1/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
+180
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Цвет
Серые
Артикул
2040 02
Объём одной штуки, м³
0.00078
Вес (кг)
0.85
Длина (мм)
184
Ширина (мм)
50
Высота (мм)
83
