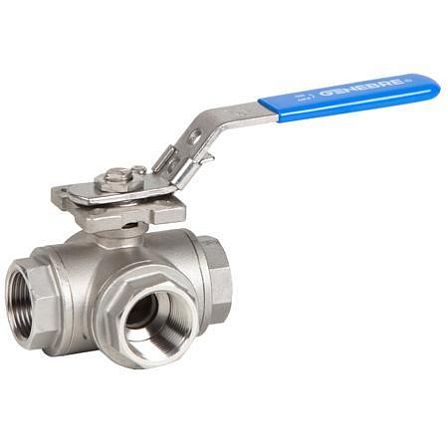

Кран шаровой трехходовой GENEBRE 2040 03 DN010 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг
АРТ: 2040 03

Кран шаровой трехходовой GENEBRE 2040 03 DN010 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг

АРТ: 2040 03
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный

Товар не поставляется

Описание

Кран шаровой трехходовой GENEBRE 2040 03 — стандартнопроходной запорный и распределительный кран с L-образным каналом шара, внутренней резьбой 3/8 (DN10) и номинальным давлением PN63. Корпус и шар изготовлены из нержавеющей стали CF8M, седла — из PTFE с 15% стекловолокна; управление выполняется рычажной рукояткой с фиксатором положений.

Конструкция и назначение
Модель относится к трехходовым шаровым кранам уменьшенного прохода. L-тип отверстия в шаре обеспечивает переключение потока между общим портом и одним из двух боковых портов. Конструкция с четырьмя седлами допускает подачу рабочей среды через любой из трех патрубков.

Присоединение и проходное сечение
Исполнение 2040 03 имеет присоединительную внутреннюю трубную резьбу 3/8 по ISO 7-1 / EN 10226-1. Условный проход — DN10, фактический диаметр проходного отверстия составляет 11 мм. Монтажная длина крана — 75 мм.

Материалы основных деталей
Корпус, крышка и шар выполнены из литой нержавеющей стали 1.4408 (CF8M / аналог AISI 316). Шток изготовлен из нержавеющей стали AISI 316. Седла шара выполнены из PTFE с 15% стекловолокна; уплотнение штока — PTFE, кольцо штока — FKM (Viton).

Рабочие параметры
Номинальное рабочее давление крана — PN63, максимальное рабочее давление — 63 бар. Диапазон рабочей температуры составляет от −25 до +180 °C. Соответствие материалов уплотнений и корпуса конкретной рабочей среде следует проверять с учетом давления и температуры в системе.

Управление и монтаж
Кран управляется вручную рычажной рукояткой из нержавеющей стали. Рукоятка оснащена устройством фиксации. Верхняя площадка предусматривает прямую установку привода по ISO 5211; для размера 3/8 указан монтажный фланец F03/F04 и квадрат штока 9 × 9 мм.

Конструктивные особенности

  • Трехходовое исполнение с L-образным каналом шара.
  • Стандартный (уменьшенный) проход, диаметр 11 мм.
  • Внутренняя резьба 3/8 с обеих сторон присоединения.
  • Антистатическое соединение между корпусом, шаром и штоком.
  • Шток с защитой от выталкивания.
  • Масса изделия — около 0,67 кг.
Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
10 (3/8)
Давление, бар
63
Максимальная рабочая температура t max, °C
+180
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Цвет
Серые
Артикул
2040 03
Объём одной штуки, м³
0.00078
Вес (кг)
0.83
Длина (мм)
184
Ширина (мм)
50
Высота (мм)
83
