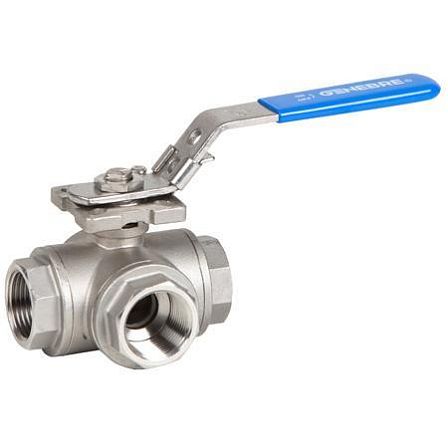

Кран шаровой трехходовой GENEBRE 2040 04 DN015 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг
АРТ: 2040 04

Кран шаровой трехходовой GENEBRE 2040 04 DN015 PN63, CF8M / CF8M / PTFE + 15% GF, ВР/ВР, стандартнопроходной, L-тип, рукоятка-рычаг

АРТ: 2040 04
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Высота, мм
37 мм

Товар не поставляется

Описание

Кран шаровой трехходовой GENEBRE 2040 04 — запорное устройство с L-образным каналом шара, стандартным (редуцированным) проходом DN015 и внутренней резьбой 1/2. Рассчитан на рабочее давление до PN63 и температуру рабочей среды от −25 до +180 °C; управление выполняется рукояткой-рычагом с фиксирующим устройством.

Конструкция и назначение

Модель 2040 04 является трехходовым шаровым краном с L-образной схемой прохода. Поворот рукоятки на 90° позволяет переключать поток между двумя направлениями через общий порт. Конструкция относится к кранам с редуцированным проходом.

Присоединение и основные параметры

  • Артикул: GENEBRE 2040 04.
  • Номинальный диаметр: DN015.
  • Размер резьбового присоединения: 1/2.
  • Тип присоединения: внутренняя резьба / внутренняя резьба.
  • Стандарт резьбы: ISO 7-1 / EN 10226-1.
  • Номинальное давление: PN63.
  • Максимальное рабочее давление: 63 бар.
  • Рабочая температура: от −25 до +180 °C.
  • Условный диаметр прохода: 12 мм.
  • Коэффициент пропускной способности Kv: 13 м³/ч.

Материалы деталей

Корпус, крышка и шар изготовлены из коррозионностойкой литой стали 1.4408 (CF8M), соответствующей AISI 316. Шток и антистатическое устройство выполнены из нержавеющей стали AISI 316. Материал седел шара — PTFE с добавлением 15% стекловолокна; уплотнение штока — PTFE, уплотнительное кольцо штока — FKM (Viton).

Герметизация и защитные элементы

Кран оснащен четырьмя седлами шара из PTFE + 15% GF. Шток имеет конструкцию с защитой от выдавливания. Антистатическое устройство обеспечивает электрическую непрерывность между шаром, штоком и корпусом. Для фиксации положения предусмотрен стопорный механизм рукоятки.

Управление и автоматизация

Управление осуществляется ручной рукояткой-рычагом из нержавеющей стали AISI 304 с виниловой накладкой. Конструкция предусматривает площадку для прямого монтажа привода по ISO 5211; присоединительный фланец — F03 / F04, размер квадрата штока — 9 × 9 мм.

Габаритные размеры и масса

  • Строительная длина L: 75 мм.
  • Высота H: 37 мм.
  • Высота H1: 66 мм.
  • Длина рукоятки W: 130 мм.
  • Монтажный размер M: 8 мм.
  • Размер C × C: 37 мм.
  • Масса: 0,63 кг.
Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Отопление / Теплоснабжение
Высота, мм
37 мм
Тип
L-образный
Тип управления
Ручка - рычаг
Проход
Стандартнопроходной (неполнопроходной)
Материал
Нержавеющие
Диаметр, (мм, дюйм)
15 (1/2)
Давление, бар
63
Максимальная рабочая температура t max, °C
+180
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Цвет
Серые
Артикул
2040 04
Длина (отрезок, бухта), м
75
Объём одной штуки, м³
0.00078
Вес (кг)
0.8
Длина (мм)
184
Ширина (мм)
50
Высота (мм)
83
