Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы шиберные \ Шиберный затвор Orbinox EX Ду 200 Ру 10 , корпус чугун GG25,выдвижной шток, нож AISI 304, штурвал, уплотнение METAL EX-01-200-HW-M

-30%

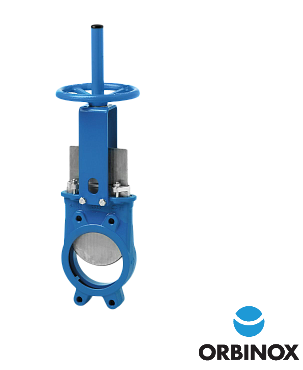

Шиберный затвор Orbinox EX Ду 200 Ру 10 , корпус чугун GG25,выдвижной шток, нож AISI 304, штурвал, уплотнение METAL EX-01-200-HW-M

АРТ: BB01A83574

-30%

Шиберный затвор Orbinox EX Ду 200 Ру 10 , корпус чугун GG25,выдвижной шток, нож AISI 304, штурвал, уплотнение METAL EX-01-200-HW-M

АРТ: BB01A83574

Краткие характеристики

Все характеристики

Страна производства

ИСПАНИЯ

Класс товара

Промышленные

Область применения

Канализация

Тип управления

Руль (штурвал, маховик)

-30%

44 539.79 ₽

31 177.85 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

В наличии 1 шт

Описание
Характеристики
Документация

Аналогичные товары

Описание

EX-01-200-HW-M Шиберный затвор EX Ду 200 Ру10, Рраб=10бар, штурвал, выдв.шток, корпус GG25, нож AISI304, METAL, ST (артикул BB01A83574) принадлежит к классу тяжелой межфланцевой ножевой арматуры серии EX, разработанной для отсечения магистральных технологических потоков, транспортирующих взвешенные механические фракции, грануляты, волокнистые осадки, пульпу и абразивные шламы. Конструкция устройства базируется на вертикальном перемещении плоского ножевого затвора внутри направляющих пазов корпуса, что позволяет разделять плотный слой среды в момент закрытия прохода без заклинивания подвижных элементов.Проходной калибр затвора составляет DN 200 (номинальный диаметр Ду 200 мм, дюймовый эквивалент 8"). В открытом состоянии геометрия проточной части не имеет внутренних карманов и застойных зон, что исключает накопление твердых включений в нижней точке седла и гарантирует прямолинейное протекание рабочей среды. Затвор рассчитан на эксплуатацию при максимальном рабочем давлении гидросистемы Рраб = 10 бар (класс номинального давления PN 10 / Ру 10 кгс/см² / 1,0 МПа).

Корпус изделия отлит из серого чугуна марки GG25 (европейский стандарт EN-GJL-250), характеризующегося высокой жесткостью конструкции и устойчивостью к статическим скручивающим усилиям трубопровода большого диаметра. Подвижный отсекающий нож выполнен из полированной нержавеющей стали AISI 304. Нижний торец ножевой пластины имеет прецизионную механическую фаску, обеспечивающую срезание твердых отложений и волокон перед посадкой в уплотнительную зону.
В модификации применена схема герметизации «металл/металл» (обозначение METAL), при которой запирание обеспечивается прямым контактом полированного полотна ножа из стали AISI 304 с металлическим посадочным пояском корпуса. Такое исполнение исключает износ эластомерных уплотнителей при воздействии абразива и повышенных температур. Код ST определяет стандартный набор материалов и механических компонентов сборки.

Управление положением шибера производится вручную с помощью штурвала (маховика HW). Конструкция оснащена выдвижным штоком (выдвижным шпинделем): передача крутящего момента от штурвала на ходовую гайку преобразуется в поступательный ход штока, соединенного с ножом. Резьбовая пара вынесена за пределы рабочей зоны корпуса, что защищает резьбу от механического контакта с перекачиваемой средой. Подъем штока над опорной траверсой служит непосредственным механическим указателем степени открытия прохода.

Спецификация технических характеристик шиберного затвора BB01A83574:

Номенклатурное обозначение: EX-01-200-HW-M
Конструктивный тип арматуры: затвор шиберный ножевой однонаправленный
Модельная линейка: серия EX (стандартная модификация ST)
Условный проход: DN 200 (Ду 200 мм / 8 дюймов)
Предел рабочего давления: 10 бар (PN 10 / Ру 10 / 1,0 МПа)
Материал отливки корпуса: серый чугун GG25 (DIN EN-GJL-250)
Марка стали запорного ножа: коррозионно-стойкая нержавеющая сталь AISI 304
Тип седлового контакта: METAL (уплотнение «металл по металлу»)
Орган ручного привода: штурвал прямого действия (HW)
Кинематическая схема шпинделя: выдвижной шток с наружным расположением резьбы
Тип монтажа в трубопровод: межфланцевый (стяжка между фланцами PN10)
Назначение: полное перекрытие потоков пульпы, стоков, шлама, сухих порошков и суспензий

Шиберная ножевая задвижка Ду200 Ру10 применяется на станциях аэрации и водоочистки, в цехах гидрозолоудаления ТЭЦ, на обогатительных фабриках горнорудной промышленности, предприятиях целлюлозно-бумажного сектора и на линиях транспортировки сыпучих смесей диаметром 200 мм.
