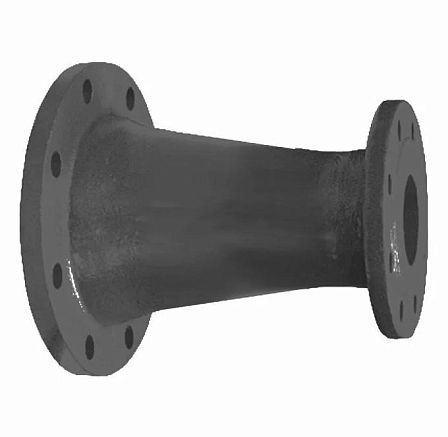

Переход фланцевый ХФ DN 150х100, L=250 мм, литой из ВЧШГ
АРТ: ХФ 150х100

Переход фланцевый ХФ DN 150х100, L=250 мм, литой из ВЧШГ

АРТ: ХФ 150х100
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пожаротушение
Давление, бар
10/16
-30%
11 817.14 ₽
8 272 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Переход фланцевый ХФ DN 150х100, L=250 мм — литая фасонная часть из высокопрочного чугуна с шаровидным графитом (ВЧШГ) для соединения участков напорного трубопровода с условными проходами DN 150 и DN 100. Изделие имеет фланцевые присоединения с обеих сторон и строительную длину 250 мм.

Назначение

Переход применяется для изменения диаметра трубопровода с DN 150 на DN 100 или в обратном направлении. Используется при монтаже систем водоснабжения, пожарного водопровода и других напорных трубопроводов, предусматривающих фланцевое соединение.

Конструкция

Изделие выполнено в виде литого концентрического перехода с двумя фланцами разного размера. Фланец DN 150 расположен со стороны большего прохода, фланец DN 100 — со стороны меньшего прохода. Конструкция обеспечивает соосное соединение трубопроводов разного диаметра.

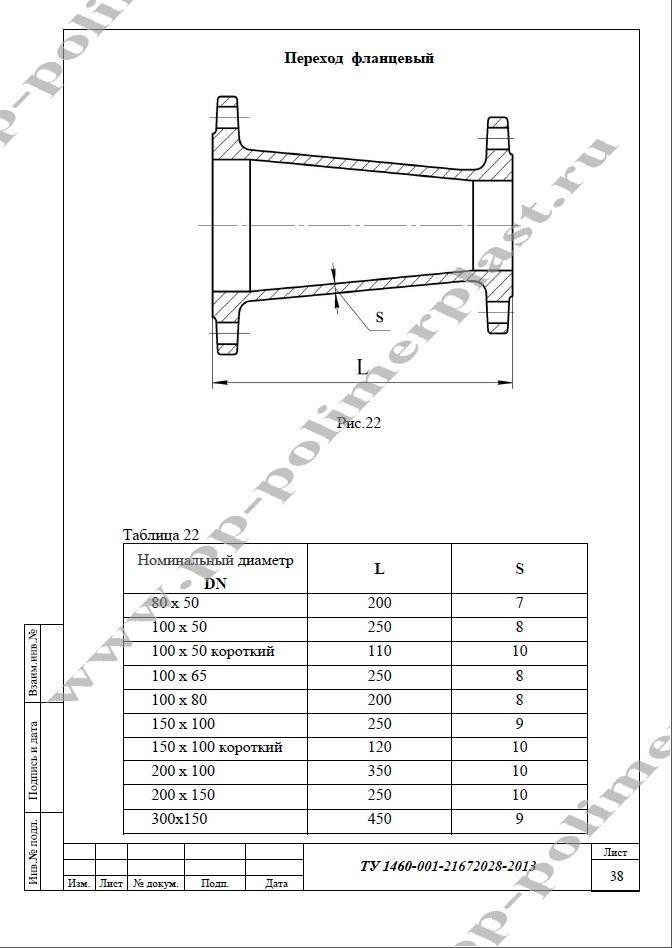

Основные размеры

  • Условный проход со стороны большего фланца — DN 150.
  • Условный проход со стороны меньшего фланца — DN 100.
  • Строительная длина L — 250 мм.
  • Наружный диаметр фланца DN 150 — 280 мм.
  • Диаметр расположения крепежных отверстий фланца DN 150 — 240 мм.
  • Крепежные отверстия со стороны DN 150 — 8 отверстий диаметром 22 мм.
  • Наружный диаметр фланца DN 100 — 215 мм.
  • Диаметр расположения крепежных отверстий фланца DN 100 — 180 мм.
  • Крепежные отверстия со стороны DN 100 — 8 отверстий диаметром 18 мм.

Материал

Корпус перехода изготовлен литьем из ВЧШГ — высокопрочного чугуна с шаровидным графитом. Материал применяется для фасонных частей напорных трубопроводов и рассчитан на работу в составе фланцевых соединений.

Рабочее давление

Переход выпускается для напорных систем с номинальным давлением PN 10. При подборе крепежа, прокладок и ответных фланцев необходимо учитывать рабочее давление и параметры проектируемого трубопровода.

Монтаж

Присоединение выполняется болтовым соединением через фланцы с установкой уплотнительных прокладок. Фланцевые поверхности и отверстия под крепеж должны соответствовать параметрам ответных элементов DN 150 и DN 100.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пожаротушение
Давление, бар
10/16
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Черные
Артикул
ХФ 150х100
Материал
Чугунные
Объём одной штуки, м³
0.02103
Диаметр мм, дюйм
150х100
Вес (кг)
15
Длина (мм)
290
Ширина (мм)
290
Высота (мм)
250
Дата доставки в ваш город
Документация
54.29Кб

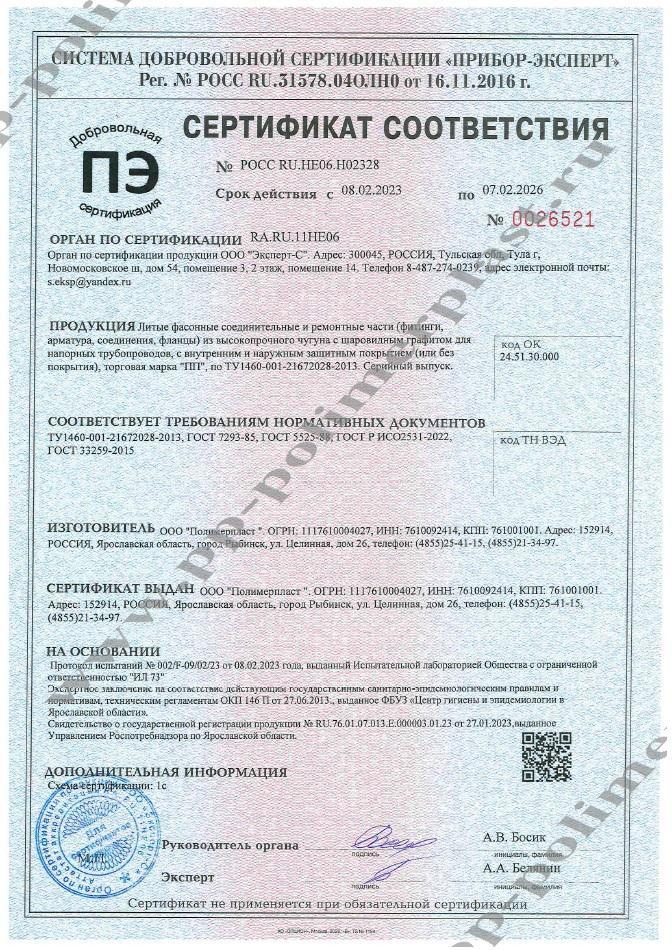

Сертификат Полимерпласт.jpg
