Переход фланцевый ХФ DN 100х65, L=250 мм, литой из ВЧШГ
- Описание
- Характеристики
- Документация Аналогичные товары

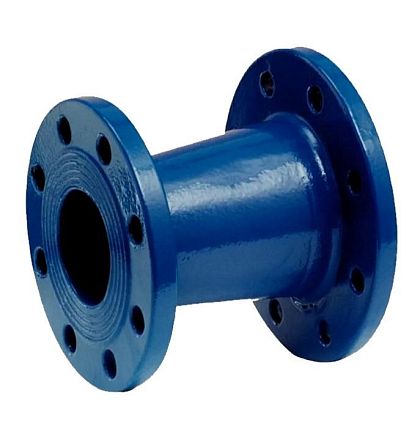

Переход фланцевый ХФ DN 100×65, L=250 мм — литая фасонная часть из высокопрочного чугуна с шаровидным графитом (ВЧШГ) для соединения фланцевых участков трубопровода с условными проходами DN 100 и DN 65. Изделие образует переход на меньший диаметр при сохранении фланцевого способа присоединения.
Назначение. Переход применяется для изменения условного диаметра трубопровода с DN 100 на DN 65. Используется при монтаже сетей водоснабжения, водоотведения, отопления и пожаротушения, а также трубопроводов с водой и нейтральными жидкостями, неагрессивными к материалу изделия.
Конструкция. Изделие имеет два фланцевых присоединения разного условного прохода: DN 100 со стороны основного трубопровода и DN 65 со стороны ответвления или участка меньшего диаметра. Монтажная длина перехода составляет 250 мм. Соединение с ответными фланцами выполняется болтовым крепежом с установкой уплотнительных прокладок.
Материал изготовления. Переход выполнен методом литья из ВЧШГ — высокопрочного чугуна с шаровидным графитом. Материал применяется для фасонных частей напорных трубопроводов и обеспечивает требуемую механическую прочность литого корпуса.
Рабочее давление. Для фланцевых переходов ХФ DN 100×65 из ВЧШГ указывается применение в системах с номинальным давлением PN 10/16; исполнение следует сопоставлять с параметрами проектируемого трубопровода и ответных фланцев.
Покрытие. Типовое исполнение перехода из ВЧШГ предусматривает внутреннее цементно-песчаное покрытие и наружную защиту на основе цинк-алюминиевого слоя с лаковым покрытием. Покрытия предназначены для защиты внутренних и наружных поверхностей фасонной части при эксплуатации в водопроводных системах.
Основные параметры.
- Тип: переход фланцевый ХФ;
- Условные проходы: DN 100 × DN 65;
- Монтажная длина: 250 мм;
- Материал: литой ВЧШГ;
- Тип присоединения: фланцевый с двух сторон;
- Рабочая среда: вода и нейтральные жидкости;
- Номинальное давление: PN 10/16.
