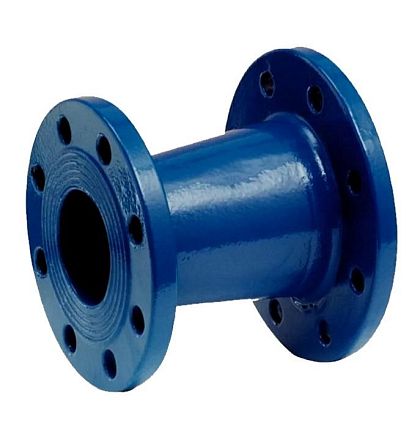

Переход фланцевый ХФ DN 100х50, L=250 мм, PN10, литой из ВЧШГ
АРТ: ХФ 100х50

Переход фланцевый ХФ DN 100х50, L=250 мм, PN10, литой из ВЧШГ

АРТ: ХФ 100х50
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пожаротушение
Давление, бар
10
-30%
7 917.65 ₽
5 542.35 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Переход фланцевый ХФ DN 100×50, L=250 мм, PN10 — литая фасонная часть трубопровода из высокопрочного чугуна с шаровидным графитом (ВЧШГ). Предназначен для соединения участков трубопровода с условными проходами DN 100 и DN 50 через фланцевые присоединения.

Назначение

Изделие применяется для изменения условного прохода трубопровода с DN 100 на DN 50. Переход используется в составе систем водоснабжения и на участках трубопроводов, где требуется присоединение труб или фланцевой арматуры разных диаметров.

Конструкция и материал

Переход имеет литой корпус из ВЧШГ — высокопрочного чугуна с шаровидным графитом. Исполнение ХФ обозначает фланцевый переход: с обеих сторон изделия предусмотрены фланцы для разъемного болтового соединения с ответными фланцами трубопровода или арматуры.

Основные параметры

  • Тип: переход фланцевый ХФ;
  • Условный проход основного присоединения: DN 100;
  • Условный проход переходного присоединения: DN 50;
  • Строительная длина: 250 мм;
  • Номинальное давление: PN10;
  • Материал: литой ВЧШГ;
  • Тип присоединения: фланцевое с двух сторон.

Присоединительные размеры

Для исполнения ХФ 100×50 со строительной длиной 250 мм у фланца DN 100 предусмотрено 8 крепежных отверстий диаметром 18 мм; диаметры фланцевой части составляют 180 и 215 мм. Для стороны DN 50 предусмотрено 4 отверстия диаметром 18 мм; соответствующие диаметры составляют 125 и 160 мм. Ориентировочная масса изделия — 11,6 кг.

Монтаж

Монтаж выполняется фланцевым способом: переход устанавливается между ответными фланцами с применением уплотнительной прокладки, крепежных элементов и шайб. Соединение является разъемным, что позволяет выполнять демонтаж или замену участка трубопровода без резки труб.

Рабочее давление

Изделие рассчитано на номинальное давление PN10, соответствующее 1,0 МПа. Параметры уплотнений, крепежа и ответных фланцев должны соответствовать рабочему давлению трубопроводной системы.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пожаротушение
Давление, бар
10
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Синие
Артикул
ХФ 100х50
Материал
Чугунные
Объём одной штуки, м³
0.0121
Диаметр мм, дюйм
50х100
Вес (кг)
10
Длина (мм)
220
Ширина (мм)
220
Высота (мм)
250
Дата доставки в ваш город
Документация
Паспорт переход фланцевый.pdf
34.91Кб
Паспорт Переход чугунный фланцевый ХФ.pdf
463.61Кб
Сертификат соответствия Полимерпласт на литые фасонные части.pdf
163.13Кб
Свидетельство о государственной регистрации на литые фасонные части Полимерпласт.pdf
155.72Кб
Сертификат соответствия на фитинги из чугуна ПолимерПласт.pdf
63.19Кб
