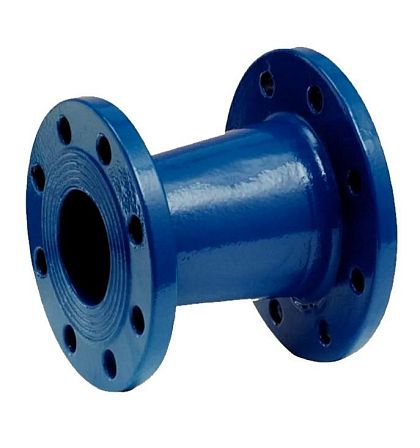

Переход фланцевый ХФ DN 100х80, L= 200 мм, PN10/16, литой из ВЧШГ
АРТ: ХФ 100х80

Переход фланцевый ХФ DN 100х80, L= 200 мм, PN10/16, литой из ВЧШГ

АРТ: ХФ 100х80
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пожаротушение
Давление, бар
10
-30%
7 629.43 ₽
5 340.60 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Переход фланцевый ХФ DN 100×80, L=200 мм, PN10/16 — литая соединительная часть из высокопрочного чугуна с шаровидным графитом (ВЧШГ) для перехода трубопровода с условного прохода DN 100 на DN 80. Изделие имеет фланцевые присоединительные концы и рассчитано на номинальное давление PN 10 или PN 16.

Назначение
Переход применяется для соединения участков напорного трубопровода с разными условными проходами. Конструкция обеспечивает уменьшение диаметра с DN 100 до DN 80 при фланцевом способе монтажа.

Конструктивное исполнение
Изделие выполнено в виде двухфланцевого перехода ХФ. Присоединение к трубопроводу, арматуре или фасонным частям выполняется через фланцы с установкой уплотнительной прокладки и крепежа. Длина перехода составляет 200 мм.

Основные технические характеристики

  • Тип: переход фланцевый ХФ;
  • Условный проход большего конца: DN 100;
  • Условный проход меньшего конца: DN 80;
  • Строительная длина L: 200 мм;
  • Номинальное давление: PN 10/16;
  • Материал: высокопрочный чугун с шаровидным графитом (ВЧШГ);
  • Толщина стенки со стороны DN 100: 7,2 мм;
  • Толщина стенки со стороны DN 80: 7,0 мм.

Материал
Переход изготовлен литьем из ВЧШГ. Высокопрочный чугун с шаровидным графитом применяется при производстве фасонных частей для напорных трубопроводов. Материал обеспечивает выполнение литой детали с фланцевыми присоединительными поверхностями.

Совместимость
Переход предназначен для трубопроводных систем с фланцевыми соединениями DN 100 и DN 80. При подборе ответных фланцев, прокладок и крепежных элементов необходимо учитывать выбранное исполнение фланцев и номинальное давление PN 10 или PN 16.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пожаротушение
Давление, бар
10
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Синие
Артикул
ХФ 100х80
Материал
Чугунные
Длина (отрезок, бухта), м
200
Толщина стенки, мм
7,2 мм;
Объём одной штуки, м³
0.00968
Диаметр мм, дюйм
100х80
Вес (кг)
11
Длина (мм)
220
Ширина (мм)
220
Высота (мм)
200
Дата доставки в ваш город
Документация
Паспорт переход фланцевый.pdf
34.91Кб
Паспорт Переход чугунный фланцевый ХФ.pdf
463.61Кб
Сертификат соответствия Полимерпласт на литые фасонные части.pdf
163.13Кб
Свидетельство о государственной регистрации на литые фасонные части Полимерпласт.pdf
155.72Кб
Сертификат соответствия на фитинги из чугуна ПолимерПласт.pdf
63.19Кб
