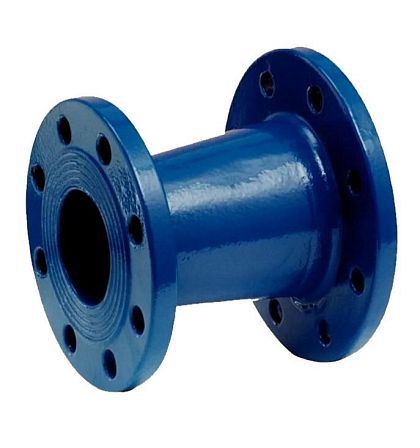

Переход фланцевый ХФ DN 200х100, L=300 мм, литой из ВЧШГ
АРТ: ХФ 200х100

Переход фланцевый ХФ DN 200х100, L=300 мм, литой из ВЧШГ

АРТ: ХФ 200х100
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пожаротушение
Давление, бар
10
-30%
18 463.22 ₽
12 924.25 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Переход фланцевый ХФ DN 200×100, L=300 мм — литая соединительная часть из высокопрочного чугуна с шаровидным графитом (ВЧШГ) для перехода трубопровода с условного прохода DN 200 на DN 100. Изделие имеет фланцевые присоединения с обеих сторон и применяется в напорных трубопроводах.

Назначение

Переход предназначен для соединения участков трубопровода разных номинальных диаметров: DN 200 и DN 100. Конструкция с двумя фланцами обеспечивает монтаж между фланцевыми элементами трубопроводной системы.

Конструкция

Изделие выполнено в виде концентрического литого перехода с фланцами на большем и меньшем проходе. Маркировка ХФ обозначает фланцевый переход; длина между присоединительными торцами составляет 300 мм.

Материал

Корпус изготовлен литьем из ВЧШГ — высокопрочного чугуна с шаровидным графитом. Материал применяется для фасонных частей напорных трубопроводов.

Основные параметры

  • Тип: переход фланцевый ХФ;
  • Номинальные диаметры: DN 200 × DN 100;
  • Длина: L=300 мм;
  • Материал: ВЧШГ;
  • Исполнение: литое;
  • Присоединение: фланцевое с двух сторон;
  • Рабочее давление: Ру10.

Применение

Переход используют при изменении диаметра магистрали в системах водоснабжения, пожарных и других напорных трубопроводах. Монтаж выполняется болтовым соединением через ответные фланцы с установкой уплотнительной прокладки.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Канализация / Отопление / Пожаротушение
Давление, бар
10
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Синие
Артикул
ХФ 200х100
Материал
Чугунные
Объём одной штуки, м³
0.04046
Диаметр мм, дюйм
200х100
Вес (кг)
30
Длина (мм)
300
Ширина (мм)
340
Высота (мм)
340
Дата доставки в ваш город
Документация
Паспорт переход фланцевый.pdf
34.91Кб
Паспорт Переход чугунный фланцевый ХФ.pdf
463.61Кб
Сертификат соответствия Полимерпласт на литые фасонные части.pdf
163.13Кб
Свидетельство о государственной регистрации на литые фасонные части Полимерпласт.pdf
155.72Кб
Сертификат соответствия на фитинги из чугуна ПолимерПласт.pdf
63.19Кб
