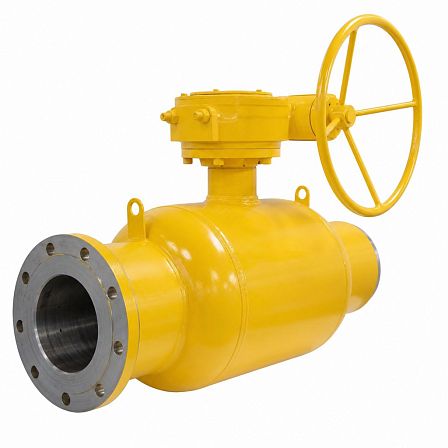

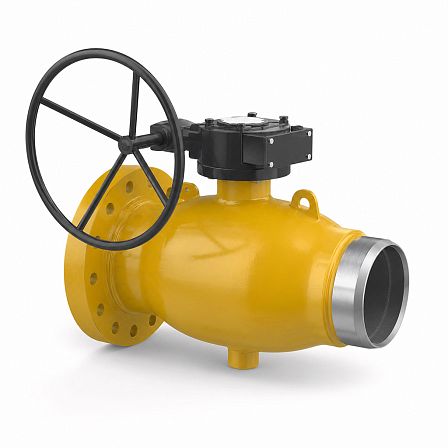

Кран шаровой газовый Н/П фланцево-приварной с редуктором LD, КШЦК Р Gas, Ду150/125, Ру25, сталь20, 11211509252RGLD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Шаровой газовый кран LD КШ.Ц.К.Р.GAS.150/125.025.Н/П.02, артикул 11211509252RGLD000000000, предназначен для перекрытия потока газа в трубопроводах. Исполнение: цельносварной корпус из стали 20, условный проход DN 150, диаметр проходного сечения 125 мм, номинальное давление PN 25 (2,5 МПа), комбинированное присоединение фланец/под приварку и ручное управление через редуктор.
Назначение и конструкция
Кран относится к запорной трубопроводной арматуре с шаровым затвором. Изделие имеет двухходовую конструкцию и неполнопроходное исполнение. Рабочая среда — газ; в перечне допустимых сред также указаны природный газ, метан, пропан, бутан, биогаз, ацетилен, азот, углекислый газ, воздух и другие среды, совместимые с материалами крана.
Основные параметры
- Каталожное обозначение: КШ.Ц.К.Р.GAS.150/125.025.Н/П.02.
- Номинальный диаметр: DN 150.
- Диаметр проходного сечения: 125 мм.
- Номинальное давление: PN 25, или 2,5 МПа.
- Пропускная способность Kv: 1348 м³/ч.
- Класс герметичности: А.
- Тип прохода: неполный.
- Присоединение: приварное/фланцевое.
- Управление: ручное, с механическим редуктором.
Температурные условия
Диапазон температуры рабочей среды составляет от −40 до +200 °C. Допустимая температура окружающей среды — от −40 до +40 °C. Параметры определяют применение крана в газопроводах с соответствующими условиями эксплуатации.
Материалы основных деталей
- Корпус, патрубок, горловина и фланец — сталь 20.
- Шаровая пробка — нержавеющая сталь.
- Шпиндель — сталь 20Х13.
- Седло — фторопласт Ф-4К20.
- Подшипник скольжения — фторопласт Ф-4К20/Ф-4.
- Опорное кольцо — сталь AISI 409.
- Пружинный блок — оцинкованная сталь 65Г.
- Уплотнение горловины — HNBR, VMQ.
- Уплотнение седла — NBR.
- Рукоятка — сталь 3.
- Самостопорящаяся гайка — оцинкованная сталь 20 с полимерным покрытием.
Габаритные данные
Строительная длина крана L составляет 370 мм. Для фланцевого присоединения указаны размеры: наружный диаметр фланца D — 300 мм, диаметр расположения крепежных отверстий D1 — 250 мм, диаметр отверстий D2 — 26 мм, количество отверстий — 8. Диаметр приварного патрубка d — 159 мм, толщина стенки патрубка s — 6 мм.
Ресурс и изготовление
Заявленный ресурс составляет 10 000 циклов. Срок службы — 40 лет, гарантия — 5 лет. Изделие произведено в России и поставляется как шаровой кран серии LD для газовых сред.
