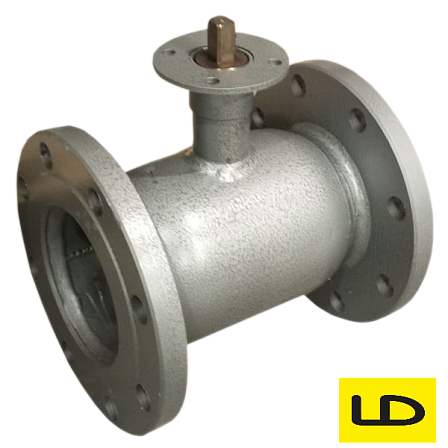

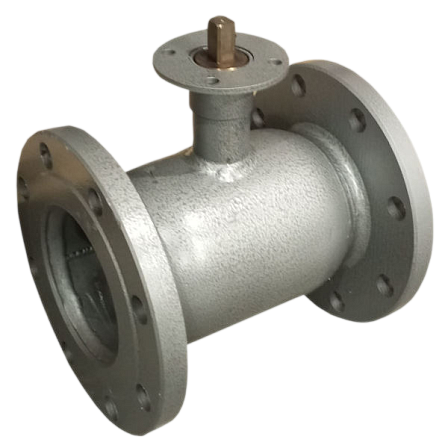

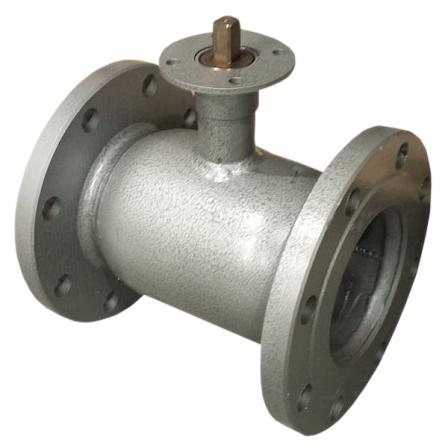

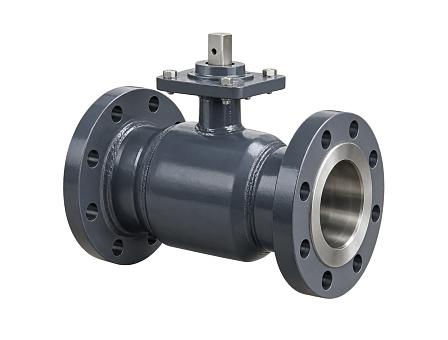

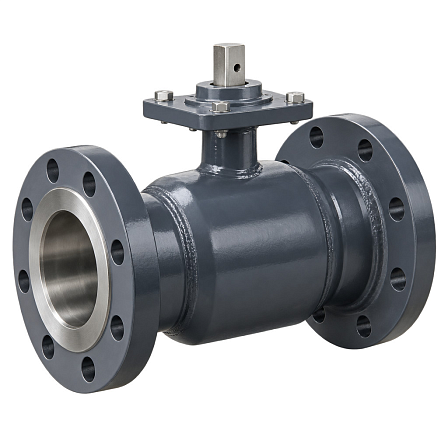

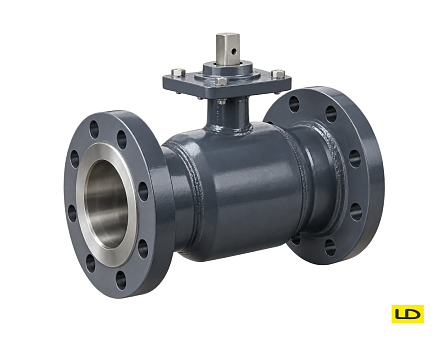

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду40, Ру40, сталь20, 11110400402EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и характеристики:
- Тип арматуры: кран шаровый стальной / запорный узел фланцевый / арматура под привод.
- Бренд и серия: LD, КШЦФЭ.
- Условный проход (Ду): 40 мм.
- Условное давление (Ру): 4,0 МПа (40 кгс/см²).
- Материал изготовления корпусных элементов: углеродистая сталь марки 20.
- Пропускная способность: полнопроходная модификация (диаметр прохода шара соответствует внутреннему диаметру подводящего трубопровода, гидравлическое сопротивление минимально).
- Конструкция корпуса: цельносварной блок.
- Тип присоединения к трубам: фланцевый монтаж по государственным стандартам.
- Тип управления: под электропривод (ручной орган управления отсутствует, предусмотрен монтажный фланец ISO для стыковки с приводом).
- Рабочая среда: вода, водяной пар, природный газ, нефтепродукты, воздух, неагрессивные жидкие и газообразные среды.
- Диапазон температур рабочей среды: от -40°C до +200°C (пределы зависят от свойств полимерных уплотнительных материалов).
- Класс герметичности затвора: класс «А» по ГОСТ 9544.
- Устройство и применяемые материалы:
- Корпус крана изготовлен методом сварки из трубного и листового проката сталь 20. Запорным элементом служит шлифованная сферическая пробка (шар) из коррозионностойкой стали. Уплотнения седел выполнены из фторопласта с углеродными добавками, что обеспечивает пониженный коэффициент трения и герметичность затвора. Шпиндель снабжен конструктивной защитой от выдавливания внутренним давлением среды. В конструкции предусмотрен элемент антистатической защиты для снятия потенциала между корпусом и подвижным шаром.
Изделие устанавливается на технологических трубопроводах объектов теплоэнергетики, водоснабжения, систем газораспределения, нефтехимической и иных отраслей промышленности. Оборудование функционирует в двух позициях: полностью открыто или полностью закрыто. Использование крана в качестве регулирующего или дросселирующего устройства технологическим регламентом запрещено.
Монтаж, хранение и эксплуатация:
Монтаж на трубопровод производится с применением ответных фланцев, крепежных деталей (болтов, шпилек, гаек) и межфланцевых уплотнительных прокладок, рассчитанных на рабочее давление 4,0 МПа. Перед установкой внутренние полости трубопровода очищаются от загрязнений, окалины и посторонних частиц. Направление движения рабочей среды через изделие является реверсивным (двусторонним). Пространственное положение при установке допускается любое, обеспечивающее свободный доступ к электроприводному механизму. Эксплуатация должна производиться строго в пределах номинальных значений давления и температурного диапазона, зафиксированных в паспорте изделия. Транспортировка и хранение выполняются в заводской упаковке в условиях, исключающих механические повреждения корпуса, фланцев и посадочной площадки привода. Регламент проверок и технического обслуживания определяется эксплуатирующей организацией на основе нормативных документов.
