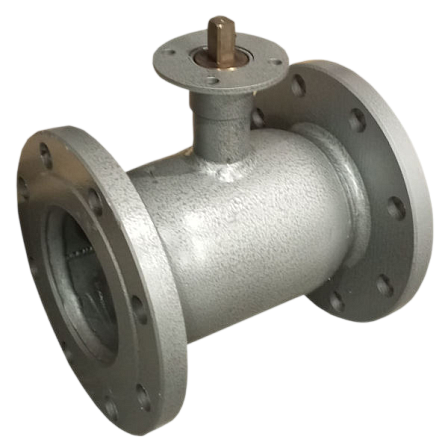

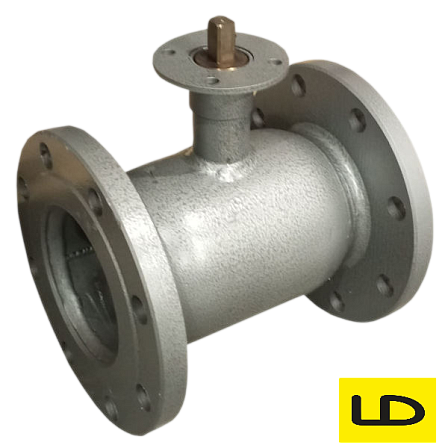

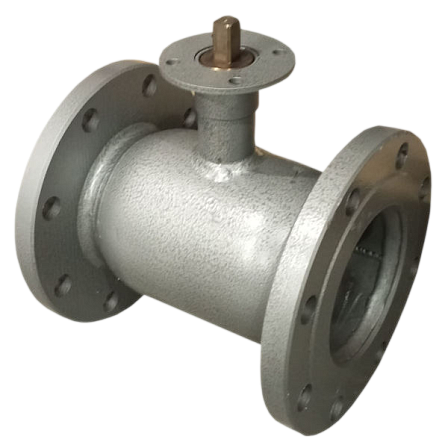

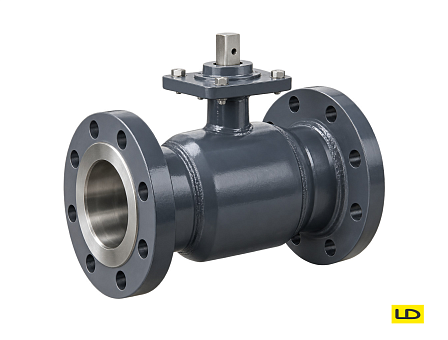

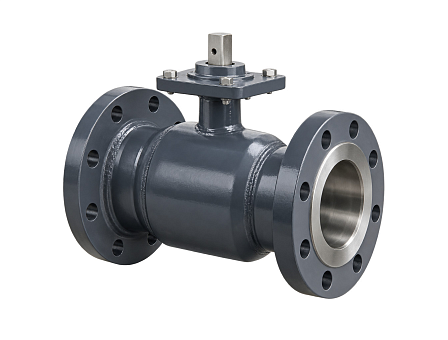

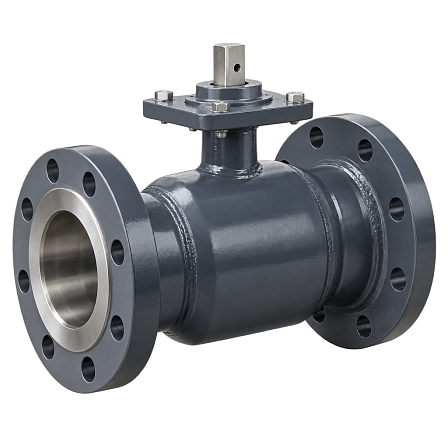

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду125, Ру16, сталь20, 11111250162EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Технические параметры и характеристики:
- Наименование арматуры: кран шаровый стальной / запорный узел фланцевый / арматура под электропривод.
- Производитель и серия: LD, КШЦФЭ.
- Условный диаметр прохода (Ду): 125 мм.
- Номинальное рабочее давление (Ру): 1,6 МПа (16 кгс/см²).
- Материал изготовления основных корпусных деталей: углеродистая сталь марки 20.
- Пропускная характеристика: полнопроходная конструкция (диаметр прохода шара соответствует диаметру подводящего трубопровода, гидравлическое сопротивление минимально).
- Конструкция корпуса: цельносварной стальной узел.
- Тип присоединения к трубопроводу: фланцевый монтаж по государственным стандартам.
- Тип управления: под электропривод (ручной орган управления в виде рычага или редуктора в базовой комплектации отсутствует, предусмотрен стандартный верхний фланец стандарта ISO для стыковки с приводом).
- Рабочая среда: вода, водяной пар, природный газ, нефтепродукты, воздух, иные неагрессивные жидкие и газообразные среды, нейтральные к материалам корпуса и уплотнений.
- Диапазон температур рабочей среды: от -40°C до +200°C (пределы зависят от примененных полимерных материалов уплотнительных элементов).
- Класс герметичности затвора: класс «А» в соответствии с нормативными требованиями ГОСТ 9544.
Корпус крана изготовлен цельносварным методом из трубного и листового проката сталь 20. Запорным элементом служит полированная сферическая пробка (шар) из коррозионностойкой стали. Седла шара выполнены из фторопласта с углеродным наполнителем, что обеспечивает низкий крутящий момент при повороте и герметичность затвора. Шпиндель оборудован системой защиты от выдавливания внутренним давлением среды. Предусмотрено устройство антистатической связи между подвижными элементами конструкции.
Назначение и область применения:
Арматура устанавливается на технологических трубопроводах объектов теплоэнергетики, водоснабжения, систем газораспределения, нефтехимической и иных отраслей промышленности. Оборудование функционирует в двух позициях: «открыто» или «закрыто». Использование крана в качестве регулирующего или дросселирующего устройства технологическим регламентом запрещено.
Монтаж, хранение и эксплуатация:
Монтаж на трубопровод производится с применением ответных фланцев, крепежных деталей (болтов, шпилек, гаек) и межфланцевых уплотнительных прокладок, рассчитанных на давление 1,6 МПа. Перед установкой внутренние полости трубопровода очищаются от загрязнений, окалины и посторонних частиц. Направление движения рабочей среды через изделие является реверсивным (двусторонним). Пространственное положение при установке допускается любое, обеспечивающее свободный доступ к электроприводному механизму. Эксплуатация должна производиться строго в пределах номинальных значений давления и температурного диапазона, зафиксированных в паспорте изделия. Транспортировка и хранение выполняются в заводской упаковке в условиях, исключающих механические повреждения корпуса, фланцев и посадочной площадки привода. Регламент проверок и обслуживания определяется эксплуатирующей организацией.
