Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду150, Ру16, сталь20, 11111500162EULD000000000
-30%

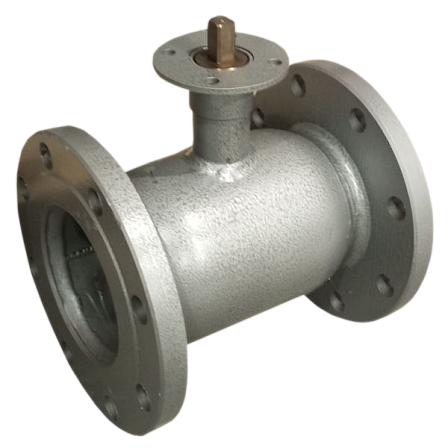

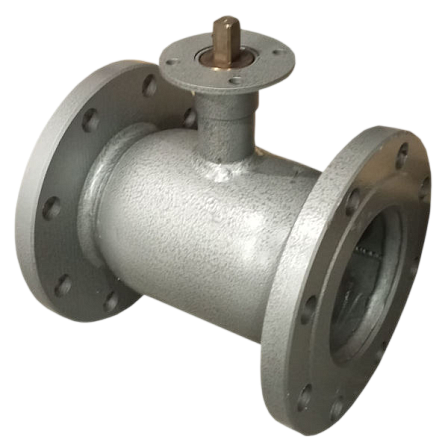

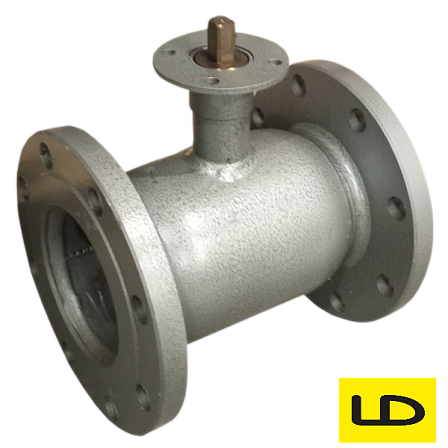

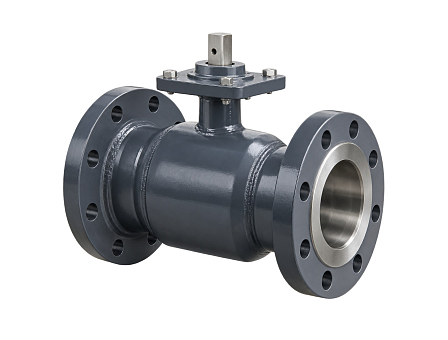

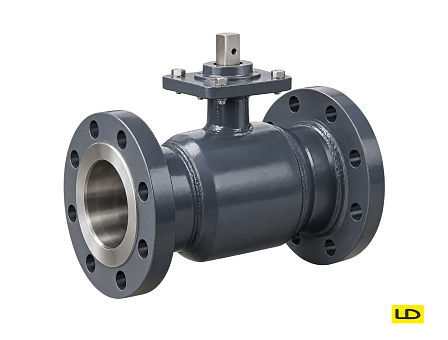

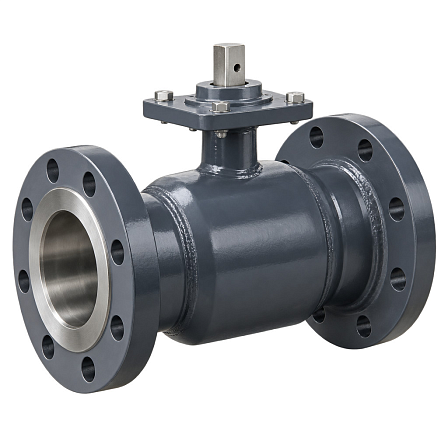

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду150, Ру16, сталь20, 11111500162EULD000000000
АРТ: 11111500162EULD000000000
-30%

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду150, Ру16, сталь20, 11111500162EULD000000000

АРТ: 11111500162EULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
LD LD Бренд LD
Описание
Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду150, Ру16, сталь20, (артикул 11111500162EULD000000000) обеспечивает контролируемое дистанционное перекрытие потоков рабочих сред на ответственных участках технологических сетей. Изделие разработано для эксплуатации на трубопроводах номинального диаметра DN 150 (условный размер прохода 150 мм) при рабочем давлении в контуре до PN 16 (1,6 МПа / 16 бар). Модификация характеризуется прямоточной полнопроходной конструкцией рабочего канала, двухсторонним фланцевым соединением и стандартизированным узлом крепления под четвертьоборотный электромеханический привод.

Технические характеристики и эксплуатационные параметры:
  • Серийная номенклатура: LD, модификация КШЦФЭ
  • Тип арматурного узла: промышленный кран шаровой запорный полнопроходной моторизованный
  • Номинальный диаметр прохода: DN 150 (Ду 150 мм)
  • Номинальное гидростатическое давление: PN 16 (Ру 1,6 МПа / 16 кгс/см²)
  • Форма проточной части: полнопроходная (П/П, диаметр затвора составляет 150 мм)
  • Способ фиксации к трубопроводу: фланцевый по стандарту ГОСТ 33259-2015 (исполнение B)
  • Посадочный интерфейс под исполнительный механизм: стандартизированный верхний фланец ISO 5211
  • Материал неразборного корпуса и фланцев: конструкционная качественная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запирающего сферического элемента: аустенитная коррозионно-стойкая сталь марки AISI 304 / 12Х18Н10Т
  • Материал управляющего шпинделя: нержавеющая жаропрочная сталь марки 20Х13
  • Седловая герметизация: износостойкий фторопласт с углеграфитовым наполнителем Ф4К20 с тарельчатыми пружинами
  • Уплотнительный узел шпинделя: графитонаполненный фторопласт Ф-4, кольцевые элементы из эластомера FKM/EPDM
  • Класс герметичности запорного органа: «А» по стандарту ГОСТ 9544-2015 (протечки исключены)
  • Рабочая среда: теплофикационная сетевая вода, пар, конденсат, техническая вода, неагрессивные газы, жидкие нефтепродукты
  • Температурный диапазон проводимой среды: от -40 °C до +200 °C
  • Климатическая категория: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C.
Корпус крана КШЦФЭ 150/16 изготовлен по бесшовной сварной технологии из сортового проката стали марки Сталь 20 без разъемных стыков по центральной оси, что исключает утечку теплоносителя во внешнее пространство при гидроударах и температурных деформациях магистрали до +200 °C. Верхний опорный фланец стандарта ISO 5211 обеспечивает соосную жесткую фиксацию четвертьоборотного сервопривода, передающего крутящий момент на шпиндель для безыскрового позиционирования затвора. Это позволяет интегрировать арматуру в распределенные системы АСУ ТП и противоаварийной автоматики для быстрого перекрытия контура по сигналам датчиков и контроллеров.

Полнопроходное сечение 150 мм исключает возникновение местного гидравлического сопротивления, сохраняет проектное статическое давление потока и допускает беспрепятственный пропуск очистных поршней и внутритрубных дефектоскопов. Фланцевый способ фиксации обеспечивает механическую разборность монтажного узла, позволяя производить установку, демонтаж и ревизию регулирующего элемента без проведения огневых сварочных работ на объекте.

Арматура устанавливается в коллекторах ТЭЦ, районных котельных установках, насосно-перекачивающих станциях, центральных тепловых пунктах (ЦТП) и на распределительных магистралях теплоснабжения промышленных предприятий.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Голый шток
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Полнопроходные
Материал
Стальные
Диаметр, (мм, дюйм)
150 (6)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
11111500162EULD000000000
Объём одной штуки, м³
0.04253
Вес (кг)
61.9
Длина (мм)
410
Ширина (мм)
280
Высота (мм)
370
Дата доставки в ваш город
17.11.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог продукции Стальные краны LD для жидкости.pdf
15.57Мб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Технический паспорт на кран шаровой КШЦФ.pdf
504.74Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
