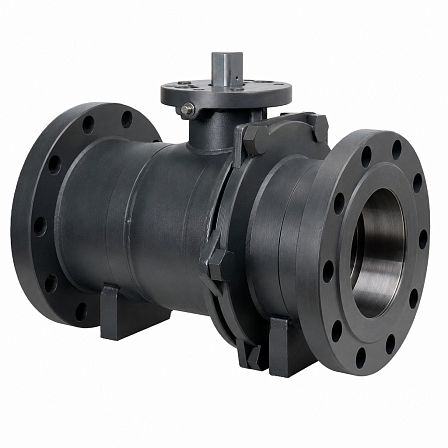

Кран шаровой полнопроходной фланцевый под электропривод LD, КШЦФЭ, Ду200, Ру25, сталь20, 11112000252EULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШ.Ц.Ф.Э.200.025.П/П.02 — цельносварной полнопроходной двухходовой кран с фланцевым присоединением, предназначенный для установки электропривода. Номинальный диаметр — Ду200, номинальное давление — Ру25 (2,5 МПа), материал корпуса — сталь 20.
Назначение
Кран применяется в качестве запорной арматуры на трубопроводах систем водоснабжения, теплоснабжения и технологических линий. Полнопроходная конструкция обеспечивает проходное сечение 200 мм и снижает гидравлическое сопротивление на участке трубопровода.
Конструкция и управление
Изделие имеет двухходовую цельносварную конструкцию с фланцевым присоединением. Исполнение КШЦФЭ предусматривает установку электропривода; кран поставляется с присоединительным узлом под привод и голым штоком. Запирающий элемент — шаровая пробка.
Основные технические параметры
- Каталожное обозначение: КШ.Ц.Ф.Э.200.025.П/П.02;
- условный проход: Ду200;
- номинальное давление: Ру25, или 2,5 МПа;
- тип прохода: полнопроходной;
- тип присоединения: фланцевый;
- строительная длина: 530 мм;
- рабочая температура: от −40 до +200 °C;
- класс герметичности затвора: А;
- полный ресурс: 10 000 циклов;
- срок службы: до 30 лет;
- масса: 91 кг.
Рабочие среды
Кран рассчитан на работу с водой и нефтепродуктами. Применение на конкретной рабочей среде должно соответствовать параметрам трубопровода, температуре, давлению и требованиям проектной документации.
Материалы основных деталей
Корпус, фланцы, патрубки и горловина изготовлены из стали 20. Шаровая пробка и шпиндель выполнены из коррозионностойкой стали; седла и подшипники скольжения — из фторопласта. Уплотнение затвора выполнено из PTFE (фторопласт).
Присоединительные размеры
- наружный диаметр фланца: 360 мм;
- диаметр расположения крепежных отверстий: 310 мм;
- количество отверстий: 12;
- диаметр отверстий: 26 мм;
- проходное сечение: 200 мм;
- строительная длина между торцами: 530 мм.
Комплектация
В состав поставки входит шаровой кран под электропривод и паспорт изделия. Электропривод, ответные фланцы, крепеж и уплотнительные прокладки подбираются отдельно в соответствии с параметрами автоматизации и трубопроводного соединения.
