Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой газовый Н/П муфтовый под электропривод LD, КШЦМ Э Gas, Ду25, Ру40, сталь20, 13300259402EGLD000000000
-30%

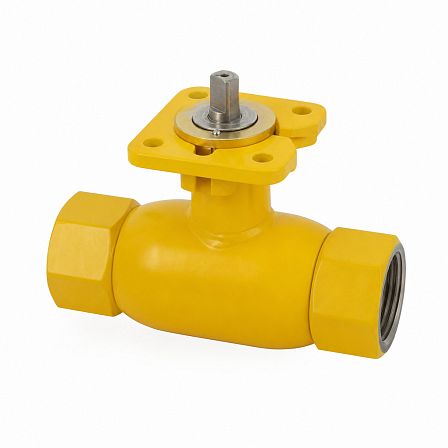

Кран шаровой газовый Н/П муфтовый под электропривод LD, КШЦМ Э Gas, Ду25, Ру40, сталь20, 13300259402EGLD000000000
АРТ: 13300259402EGLD000000000
-30%

Кран шаровой газовый Н/П муфтовый под электропривод LD, КШЦМ Э Gas, Ду25, Ру40, сталь20, 13300259402EGLD000000000

АРТ: 13300259402EGLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Электропривод
LD LD Бренд LD
-30%
4 062.24 ₽
2 843.57 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой газовый LD КШЦМ Э Gas, артикул 13300259402EGLD000000000, предназначен для полного перекрытия потока природного газа, СУГ и других неагрессивных газообразных сред. Изделие выполнено в муфтовом исполнении с внутренней резьбой, имеет Ду25, Ру40, неполнопроходную конструкцию и подготовлено для управления электроприводом.

Назначение

Кран применяется как запорная арматура на трубопроводах газоснабжения. Рабочими средами являются природный газ, сжиженные углеводородные газы и другие неагрессивные газообразные среды, к которым материалы крана химически стойки. Использование для регулирования расхода и транспортировки пара не предусмотрено.

Конструкция и присоединение

Кран относится к серии КШЦМ Gas: цельносварной стальной шаровой кран двухходового типа. Присоединение к трубопроводу — муфтовое, с внутренней трубной резьбой 1. Номинальный диаметр составляет Ду25, номинальное давление — Ру40, или 4,0 МПа.

Проход и управление

Исполнение Н/П означает неполнопроходную конструкцию. Диаметр проходного сечения составляет 18 мм, коэффициент пропускной способности Kv — 23 м³/ч. Исполнение Э предусматривает установку электропривода для дистанционного открытия и закрытия крана.

Параметры электропривода

Для крана Ду25 Ру40 в неполнопроходном исполнении предусмотрено применение электропривода МЭОФ-16/25-0,25М-IIBT5-10. Номинальный крутящий момент привода — 16 Н·м. Электропривод имеет взрывозащищенное исполнение IIBT5.

Материалы основных деталей

  • корпус и патрубки — углеродистая сталь 20;
  • горловина — сталь 20;
  • шаровая пробка и шпиндель — коррозионно-стойкая сталь 20Х13;
  • седло и подшипник скольжения — фторопласт Ф-4К20 и Ф-4;
  • уплотнение горловины — фторсилоксановый эластомер;
  • опорное кольцо — сталь AISI 409;
  • пружинный блок — сталь 65Г.

Рабочие характеристики

Температура рабочей среды — от −40 до +200 °C. Допустимая температура окружающего воздуха — от −40 до +80 °C. Класс герметичности затвора — А. Расчетный ресурс составляет 10 000 циклов, средний срок службы — 40 лет.

Габаритные данные

Строительная длина крана — 135 мм. Для исполнения с электроприводом МЭОФ-16/25-0,25М-IIBT5-10 габаритные размеры привода составляют 172 × 312 × 273 мм, масса привода — 7,7 кг.

Условия монтажа

Кран монтируется на трубопровод с резьбовым присоединением. При установке электропривода необходимо обеспечить его заземление, свободный доступ для обслуживания и соблюдение требований к монтажу взрывозащищенного электрооборудования.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Электропривод
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
25 (1)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет
Цвет
Желтые
Артикул
13300259402EGLD000000000
Объём одной штуки, м³
0.00277
Вес (кг)
24.3
Длина (мм)
135
Ширина (мм)
48
Высота (мм)
428
