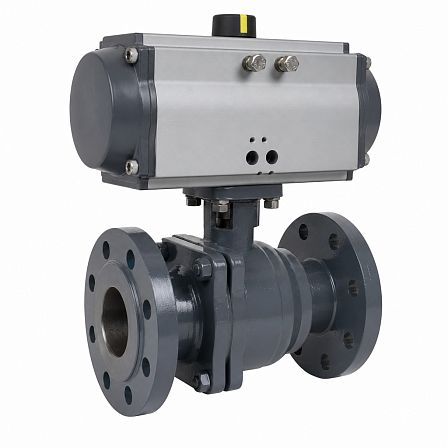

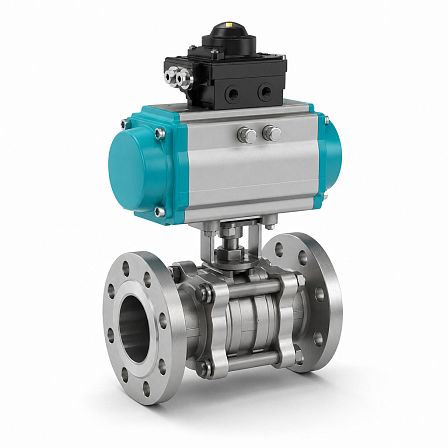

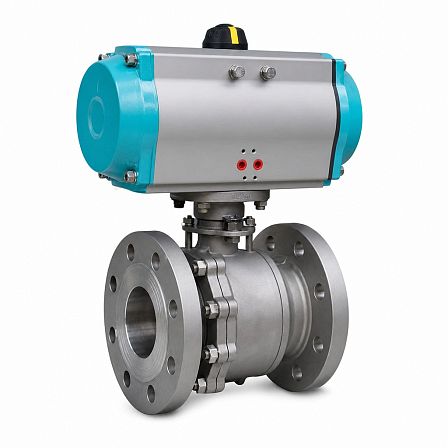

Кран шаровой BV17.04.100.40 АДЛ, DN 100, PN 40, dP 16 бар, фланцевый, с пневмоприводом PRISMA PA20, GJ01A620943
АРТ: GJ01A620943

Кран шаровой BV17.04.100.40 АДЛ, DN 100, PN 40, dP 16 бар, фланцевый, с пневмоприводом PRISMA PA20, GJ01A620943

АРТ: GJ01A620943
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Уплотнение
PTFE
-30%
223 494.38 ₽
156 446.07 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой АДЛ BV17.04.100.40 с фланцевым присоединением предназначен для перекрытия потока рабочей среды в трубопроводах DN 100. Номинальное давление крана — PN 40, допустимый перепад давления для установленного пневмопривода PRISMA PA20 — до 16 бар. Артикул: GJ01A620943.

Конструкция и назначение
Изделие представляет собой двухходовой шаровой кран серии BV17 с пневматическим управлением. Запорный орган выполнен в виде шара и используется для работы в положениях «открыто» и «закрыто». Кран не предназначен для точного регулирования расхода среды.

Присоединение к трубопроводу
Кран имеет фланцевое исполнение Ф/Ф для монтажа между ответными фланцами трубопровода. Условный проход составляет DN 100, что соответствует номинальному диаметру трубопроводной арматуры 100 мм.

Давление
Номинальное давление корпуса — PN 40, или 40 бар. Перепад давления dP, на который подобран привод PRISMA PA20, составляет 16 бар. При выборе условий эксплуатации необходимо учитывать зависимость допустимого давления от температуры рабочей среды.

Материалы и уплотнения
Корпус крана серии BV17 в данном исполнении изготовлен из нержавеющей стали. Шар и шток выполнены из коррозионностойкой стали; уплотнительные элементы седла и штока — из PTFE. Такая конструкция применяется для воды, пара, воздуха, топлива, а также ряда слабоагрессивных жидкостей и газов.

Пневмопривод
Кран комплектуется пневматическим приводом PRISMA PA20. Привод передает крутящий момент на шток крана и обеспечивает дистанционное поворотное управление запорным органом на 90°. Монтаж привода выполняется через ISO-фланец крана; для исполнения BV17.04.100.40.Ф/Ф предусмотрена площадка ISO F7/F10.

Особенности серии BV17
Краны серии BV17 имеют трехсоставную разборную конструкцию. Она позволяет выполнять обслуживание уплотнений и внутренних элементов без замены всего изделия. Для DN 100 предусмотрено полнопроходное исполнение.

Основные параметры

  • Серия: BV17;
  • Тип: шаровой кран, двухходовой;
  • Условный проход: DN 100;
  • Номинальное давление: PN 40;
  • Допустимый перепад давления: dP 16 бар;
  • Присоединение: фланцевое, Ф/Ф;
  • Материал корпуса: нержавеющая сталь;
  • Уплотнение: PTFE;
  • Управление: пневматический привод PRISMA PA20;
  • Монтажная площадка: ISO F7/F10;
  • Артикул: GJ01A620943.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Уплотнение
PTFE
Тип управления
Пневмопривод
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Максимально допустимый перепад давления, Бар
DP 16 бар
Материал
Нержавеющие
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
40
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Артикул
GJ01A620943
Объём одной штуки, м³
0.02926
Вес (кг)
38
Длина (мм)
350
Ширина (мм)
220
Высота (мм)
380
