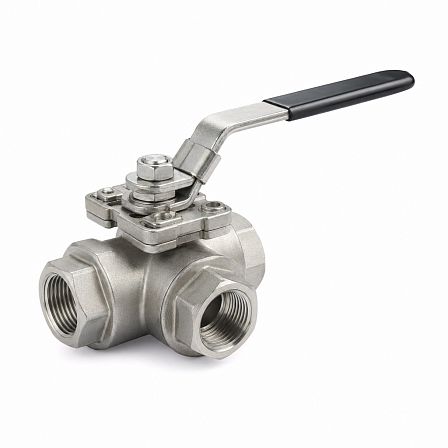

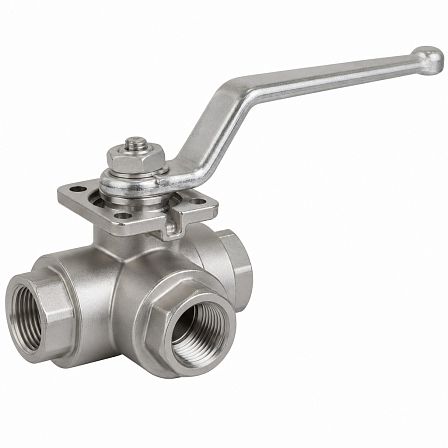

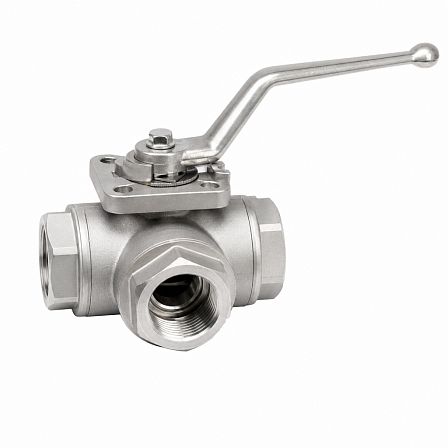

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 20, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, L-порт, BL11A744985
АРТ: BL11A744985

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 20, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, L-порт, BL11A744985

АРТ: BL11A744985
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
-30%
3 825.13 ₽
2 677.59 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой 3-ходовой БИВАЛ серии BV3, DN 20, PN 63 предназначен для перекрытия и переключения потоков рабочей среды в трубопроводах. Исполнение с L-портом, резьбовыми присоединениями, ISO-фланцем для установки привода и корпусом из нержавеющей стали 08Х18Н10; условный проход — редуцированный.

Назначение и схема прохода

Кран относится к трехходовой запорной арматуре. L-образный канал шара обеспечивает переключение потока между двумя направлениями в двух рабочих положениях; одновременное соединение всех трех патрубков не предусмотрено.

Основные параметры

  • Серия: BV3.
  • Тип: шаровой кран трехходовой.
  • Номинальный диаметр: DN 20.
  • Номинальное давление: PN 63, или 6,3 МПа.
  • Тип прохода: неполнопроходной (редуцированный).
  • Диаметр проходного отверстия: 16 мм.
  • Коэффициент пропускной способности Kvs: 25 м³/ч.
  • Тип канала: L-порт.

Конструкция и материалы

Корпус крана выполнен из нержавеющей стали 08Х18Н10. Шаровая запорная часть установлена в седлах из фторопласта PTFE с графитовым наполнением; уплотнение штока выполнено из PTFE. Конструкция рассчитана на ручное управление рукояткой и предусматривает монтаж привода через ISO-фланец.

Присоединение и управление

Кран имеет три резьбовых патрубка с исполнением «резьба/резьба». ISO-фланец используется для установки пневматического или электрического поворотного привода. Штатное управление выполняется поворотом рукоятки на 90°.

Рабочие среды и температура

Кран применяется на трубопроводах воды, сжатого воздуха, пара, спиртов, нейтральных и слабоагрессивных сред, совместимых с материалами корпуса и уплотнений. Диапазон рабочей температуры составляет от −60 до +200 °C; допустимое давление зависит от температуры рабочей среды.

Габаритные размеры

  • Размер L1: 83 мм.
  • Размер L2: 68 мм.
  • Высота H: 82 мм.
  • Высота H1: 49 мм.
  • Высота H2: 9 мм.
  • Длина рукоятки W: 141 мм.
  • Масса: около 0,95 кг.

Исполнение

Артикул BL11A744985 соответствует крану BV3 DN 20 PN 63 с L-портом, редуцированным проходом, резьбовым присоединением и ISO-фланцем. Кран используется для переключения направления движения рабочей среды в трубопроводной системе.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Ручка - рычаг
С американкой
Нет
Корпус
Разборный
Проход
Стандартнопроходные (неполнопроходные)
Высота, мм
82 мм
Материал
Нержавеющие
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
63
Максимальная рабочая температура t max, °C
200
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BL11A744985
Длина (отрезок, бухта), м
141
Объём одной штуки, м³
0.00032
Вес (кг)
1.1
Длина (мм)
85
Ширина (мм)
52
Высота (мм)
72
