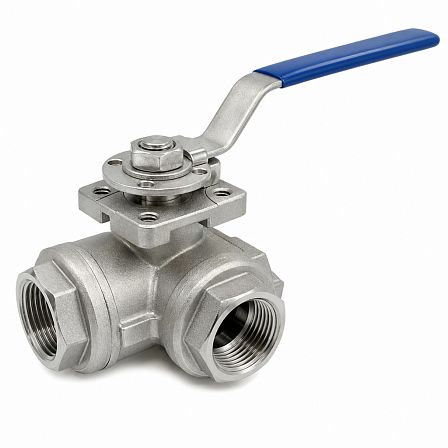

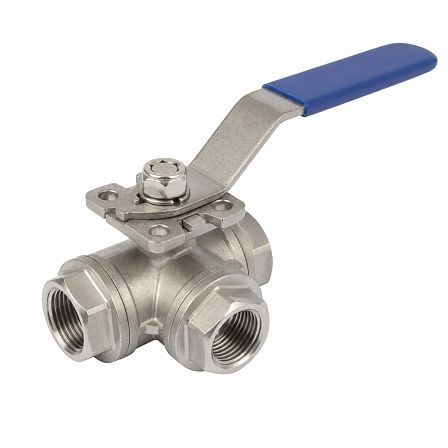

Кран шаровой 3-ходовой БИВАЛ, BV3, DN 20, PN 63, нерж. сталь 08Х18Н10, Н/П, резьба/резьба, ISO-фланец, T-порт, BL11A744995
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой трехходовой БИВАЛ BV3, артикул BL11A744995, предназначен для перекрытия, распределения и смешивания потоков в трубопроводе. Исполнение: DN 20, PN 63, T-порт, резьбовые присоединения, корпус из нержавеющей стали 08Х18Н10 и ISO-фланец для установки привода.
Назначение
Трехходовой шаровой кран применяется как запорная и распределительная арматура. T-образный порт шара позволяет переключать, объединять или разделять потоки рабочей среды между тремя патрубками. Кран может использоваться в системах водоснабжения, пожаротушения, пароконденсатных, топливных и пневматических системах, а также на трубопроводах с нейтральными газами, слабыми кислотами и щелочами.
Конструкция и материалы
Кран имеет разборную конструкцию, допускающую техническое обслуживание и замену уплотнительных элементов. Корпус выполнен из нержавеющей стали 08Х18Н10. Шар и шток изготовлены из коррозионностойкой стали; седла и уплотнения выполнены на основе PTFE. Конструкция рассчитана на работу с жидкими и газообразными средами, совместимыми с материалами крана.
Присоединение и управление

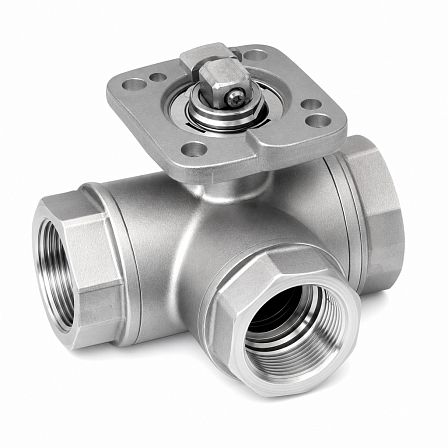

Исполнение Н/П предусматривает резьбовое присоединение к трубопроводу. Присоединительная резьба — внутренняя BSP по ГОСТ 6357-81. На корпусе предусмотрен ISO-фланец для монтажа ручного, электрического или пневматического поворотного привода. Для DN 20 применяются монтажные интерфейсы ISO F3/F4.
Основные технические параметры
- Тип арматуры: шаровой кран трехходовой.
- Серия: BV3.
- Схема прохода: T-порт.
- Номинальный диаметр: DN 20.
- Номинальное давление: PN 63, или 6,3 МПа.
- Материал корпуса: нержавеющая сталь 08Х18Н10.
- Тип присоединения: резьба/резьба.
- Рабочий диапазон температур: от −60 до +220 °C.
- Коэффициент пропускной способности Kvs: 25 м³/ч.
Габаритные размеры
Для исполнения DN 20 проходное отверстие составляет 16 мм. Монтажная длина L1 — 83 мм, длина L2 — 68 мм, высота H — 82 мм. Высота до оси рукоятки H1 составляет 49 мм, высота ISO-площадки H2 — 9 мм, длина рукоятки W — 141 мм. Масса крана — около 0,95 кг.
Особенности применения
Кран рассчитан на номинальное давление до 6,3 МПа при температурных условиях, указанных для данной серии. Фактические допустимые параметры давления при повышении температуры следует определять по диаграмме «давление—температура» и условиям конкретной рабочей среды. Перед установкой необходимо проверить совместимость уплотнений PTFE с транспортируемой средой.
