Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой БИВАЛ, BV18, DN 65, PN 16, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745038
-30%

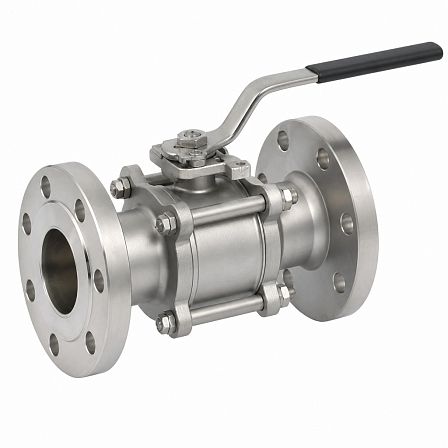

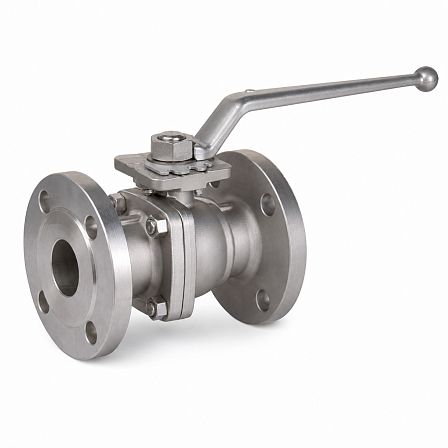

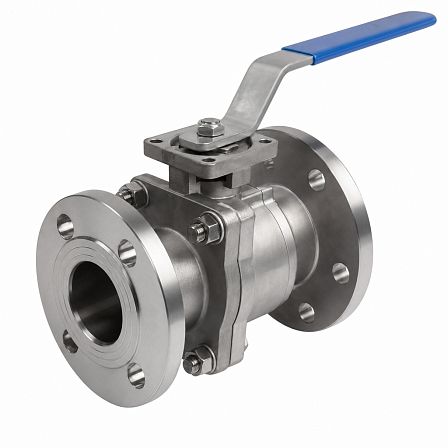

Кран шаровой БИВАЛ, BV18, DN 65, PN 16, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745038
АРТ: BL11C745038
-30%

Кран шаровой БИВАЛ, BV18, DN 65, PN 16, нерж. сталь 08Х18Н10, полнопроходной, фланцевый, ISO-фланец F07/F10, BL11C745038

АРТ: BL11C745038
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип
Прямой
БИВАЛ БИВАЛ Бренд БИВАЛ
-30%
30 724.70 ₽
21 507.29 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой БИВАЛ BV18 DN 65 PN 16 — двухходовая полнопроходная запорная арматура с фланцевым присоединением. Исполнение из нержавеющей стали 08Х18Н10, с ISO-площадкой F07/F10 для установки ручного, электрического или пневматического привода.

Назначение и конструкция

Кран предназначен для перекрытия потока рабочей среды в трубопроводах. Полнопроходное исполнение с условным проходом DN 65 не уменьшает проходное сечение трубопровода. Конструкция корпуса составная, двухходовая; она допускает техническое обслуживание внутренних элементов.

Основные параметры
  • Серия: BV18.
  • Номинальный диаметр: DN 65.
  • Номинальное давление: PN 16, или 1,6 МПа.
  • Тип прохода: полнопроходной.
  • Тип арматуры: шаровой кран, двухходовой.
  • Присоединение к трубопроводу: фланец/фланец.
  • ISO-фланец под привод: F07/F10.
  • Управление: рукоятка; возможна установка электропривода или пневмопривода.
Материалы

Корпус крана выполнен из нержавеющей стали 08Х18Н10. Шар и шток изготовлены из коррозионностойкой стали. Уплотнения седла и штока выполнены из PTFE; седловые уплотнения содержат графитовое наполнение. Материалы рассчитаны на эксплуатацию с водой, паром, конденсатом, инертными газами, сжатым воздухом и светлыми нефтепродуктами.

Рабочие среды и температура

Кран применяется в трубопроводах химических, пищевых и промышленных производств. Диапазон рабочих температур для исполнения из нержавеющей стали составляет от −60 до +200 °C. Для щелочных и кислотных сред требуется предварительная проверка химической совместимости материалов крана с рабочей средой.

Присоединение и монтаж

Фланцевое присоединение выполнено для монтажа между ответными фланцами трубопровода. Фланцы соответствуют ГОСТ 33259-2015, исполнение B. Строительная длина крана соответствует EN 558-2, что позволяет применять его при замене арматуры с аналогичной монтажной длиной.

Габаритные данные
  • Строительная длина L: 170 мм.
  • Диаметр прохода d: 65 мм.
  • Наружный диаметр фланца D1: 185 мм.
  • Диаметр расположения крепежных отверстий D2: 145 мм.
  • Количество крепежных отверстий: 4.
  • Диаметр крепежных отверстий: 18 мм.
  • Высота H: 185 мм.
  • Длина рукоятки W: 260 мм.
  • Масса: 17 кг.
  • Расчетный крутящий момент: 75 Н·м.
Комплектация

Кран поставляется с ручной рукояткой и ISO-фланцем F07/F10. В комплект включаются запасные уплотнения штока и шара. Артикул изделия: BL11C745038.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Пищевая промышленность
Тип
Прямой
С американкой
Нет
Корпус
Разборный
Проход
Полнопроходные
Высота, мм
185 мм
Материал
Нержавеющие
Диаметр, (мм, дюйм)
65 (2 1/2)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BL11C745038
Длина (отрезок, бухта), м
170
Объём одной штуки, м³
0.00487
Количество крепежных отверстий, шт
4
Вес (кг)
13.5
Длина (мм)
170
Ширина (мм)
185
Высота (мм)
155
