Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой неполнопроходной муфтово-штуцерный LD, КШЦК, Ду50, Ру40, сталь20, 13500509402MULD000000000
-30%

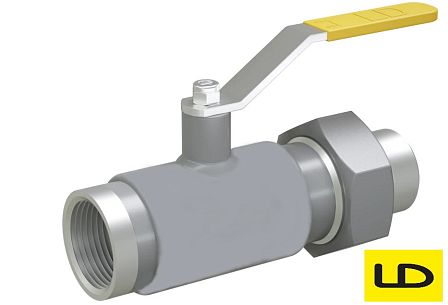

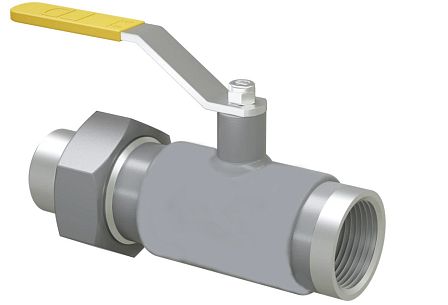

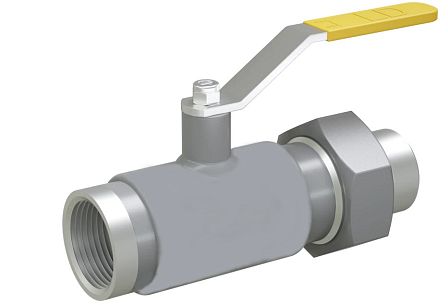

Кран шаровой неполнопроходной муфтово-штуцерный LD, КШЦК, Ду50, Ру40, сталь20, 13500509402MULD000000000
АРТ: 13500509402MULD000000000
-30%

Кран шаровой неполнопроходной муфтово-штуцерный LD, КШЦК, Ду50, Ру40, сталь20, 13500509402MULD000000000

АРТ: 13500509402MULD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Ручка - рычаг
LD LD Бренд LD
-30%
3 472.89 ₽
2 431.02 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой неполнопроходной муфтово-штуцерный LD, КШЦК, Ду50, Ру40, сталь20, (артикул 13500509402MULD000000000) обеспечивает полное разобщение потоков жидких и газообразных сред в трубопроводных коммуникациях. Устройство предназначено для установки на линии с номинальным калибром DN 50 (условный проход 50 мм, 2 дюйма) при расчетном давлении транспортируемой среды до PN 40 (4,0 МПа / 40 бар). Изделие характеризуется неполнопроходным сечением запорного узла и комбинированными резьбовыми окончаниями: внутренней трубной цилиндрической резьбой на входном патрубке и наружным штуцером на выходном.

Технические характеристики и конструктивные параметры:
  • Серийная принадлежность: LD, модификация КШЦК
  • Классификационная категория: кран шаровой запорный резьбовой комбинированный
  • Номинальный диаметр: DN 50 (Ду 50 мм)
  • Номинальное гидростатическое давление: PN 40 (Ру 4,0 МПа / 40 кгс/см²)
  • Конфигурация проходного сечения: неполнопроходная (стандартный редуцированный проход, Н/П)
  • Тип присоединительных патрубков: муфтово-штуцерный (резьба внутренняя трубная G 2" / штуцер с наружной резьбой)
  • Материал неразборного корпуса: углеродистая конструкционная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запирающего сферического затвора: аустенитная нержавеющая сталь марки AISI 304 / 12Х18Н10Т
  • Материал поворотного шпинделя: нержавеющая сталь марки 20Х13
  • Седловая герметизация: износостойкий углеродонаполненный фторопласт марки Ф4К20 с тарельчатыми пружинами
  • Уплотнительный блок штока: фторопласт Ф-4, кольцевые элементы из термостойкого фторкаучука FKM/EPDM
  • Класс герметичности затвора: «А» по ГОСТ 9544-2015 (протечки исключены)
  • Тип органа управления: съемный ручной рычаг из окрашенной стали с полимерным чехлом
  • Рабочая среда: теплосетевая вода, пар, конденсат, системы горячего и холодного водоснабжения (ГВС/ХВС), нефтепродукты, нейтральные газы
  • Температурные границы рабочей среды: от -40 °C до +200 °C
  • Климатическое районирование: категория У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Корпус крана изготавливается методом автоматической сварки формованных заготовок из углеродистой стали марки Сталь 20 без использования стяжных болтов, что исключает внешнюю разгерметизацию по стыкам при перепадах температур теплоносителя до +200 °C и гидравлических скачках. Редуцированный рабочий канал снижает силовую нагрузку давления 40 бар на полимерные седла из Ф4К20, уменьшает сопротивление повороту шара и позволяет управлять арматурой ручным рычагом без применения редуктора.

Муфтово-штуцерное исполнение ориентировано на создание разъемных технологических узлов в контурах Ду50 без сварочных работ. Муфтовый патрубок накручивается на ответную резьбовую трубу, а штуцерная резьбовая часть позволяет присоединять быстроразборные элементы: теплообменники, насосные модули, манометрические гребенки или гибкие металлические рукава с фиксацией накидной гайкой без проворачивания смежных трубопроводных участков.

Кран монтируется в индивидуальных (ИТП) и блочных (БТП) тепловых пунктах, распределительных гребенках котельных установок, насосных станциях перекачки технической воды и технологических линиях промышленных предприятий. Резьбовой способ сопряжения обеспечивает ремонтопригодность узла и возможность его оперативной замены.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Да
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
40
Максимальная рабочая температура t max, °C
+200
Присоединение
Резьбы внутренние - Накидные гайки
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
13500509402MULD000000000
Объём одной штуки, м³
0.00276
Вес (кг)
6.3
Длина (мм)
300
Ширина (мм)
76
Высота (мм)
121
Дата доставки в ваш город
20.10.2026
Документация
Декларация о соответствии на кран LD до 19.11.2029.pdf
124.23Кб
Декларация о соответствии на Кран шаровой LD до 02.10.2028.pdf
670.78Кб
Каталог Стальные краны LD.pdf
15.57Мб
Паспорт на кран шаровой КШЦ.pdf
185.34Кб
Сертификат соответствия на Кран шаровой LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на Кран шаровой LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на Кран шаровой LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на Кран шаровой LD.pdf
1.52Мб
