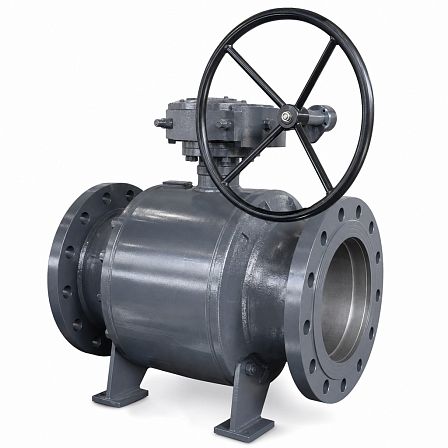

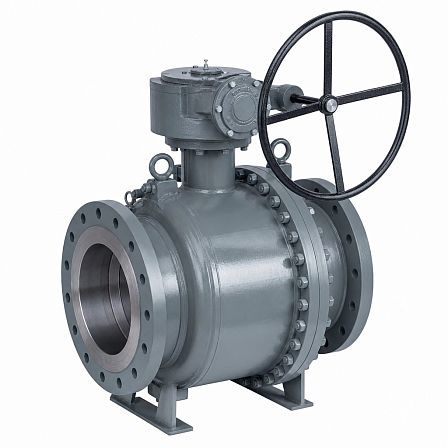

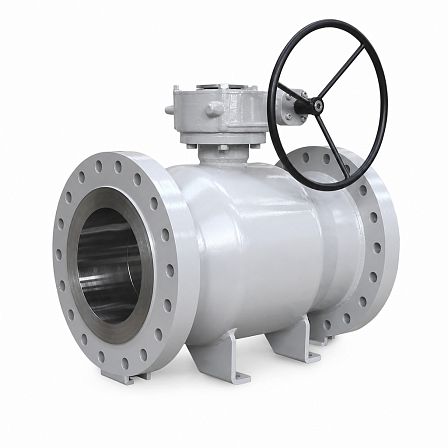

Кран шаровой полнопроходной фланцевый с редуктором LD, КШЦФР, Ду400, Ру25, сталь20, 11114000252RULD000000000
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой LD КШ.Ц.Ф.Р.400.025.П/П.02 — цельносварной полнопроходной запорный кран с фланцевым присоединением и механическим редуктором. Номинальный диаметр Ду400, номинальное давление Ру25; корпус и фланцы выполнены из стали 20. Предназначен для перекрытия потока жидких рабочих сред в трубопроводах.
Назначение и конструкция
Кран относится к двухходовой трубопроводной запорной арматуре. Полнопроходное исполнение с диаметром прохода 390 мм обеспечивает проход рабочей среды без редуцирования сечения относительно условного диаметра. Корпус цельносварной, присоединение к трубопроводу — фланцевое.
Основные параметры
- Условный проход: Ду400.
- Номинальное давление: Ру25, или 2,5 МПа.
- Тип прохода: полнопроходной.
- Тип затвора: шаровый.
- Тип управления: механический редуктор.
- Класс герметичности затвора: «А» по ГОСТ 9544.
- Климатическое исполнение: У1 по ГОСТ 15150.
- Температура рабочей среды: от −40 до +200 °C.
- Средний срок службы: 30 лет.
Рабочие среды и области применения
Кран применяется на трубопроводах водоснабжения, теплоснабжения, пароснабжения, а также в системах транспортировки нефти и нефтепродуктов. Допускается использование с водой, паром, нефтью, нефтепродуктами и другими жидкими средами, совместимыми с материалами деталей и уплотнений.
Материалы основных деталей
- Корпус, патрубки, горловина и фланцы: сталь 20.
- Шаровая пробка: сталь 20Х13, AISI 409.
- Шпиндель: сталь 20Х13.
- Седло: фторопласт Ф-4К20.
- Подшипник скольжения: фторопласт Ф-4К20, Ф-4.
- Уплотнение узла горловины: EPDM и фторсилоксановый эластомер.
- Пружинный блок: оцинкованная сталь 65Г.
- Опорное кольцо: AISI 409.
Габаритные и присоединительные размеры
- Диаметр прохода d: 390 мм.
- Наружный диаметр фланца D: 610 мм.
- Межцентровый диаметр крепежных отверстий D1: 550 мм.
- Диаметр отверстий под крепеж D2: 33 мм.
- Количество крепежных отверстий: 16.
- Высота h: 229 мм.
- Строительная длина L: 990 мм.
- Масса: 560 кг.
Монтаж и управление
Установка допускается на горизонтальных и вертикальных участках трубопровода. Перекрытие потока выполняется поворотом шаровой пробки через механический редуктор; кран предназначен для работы в положениях «открыто» и «закрыто».
