Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой Н/П фланцевый Energy Regula с редуктором, LD, КШЦФР, Ду100/80, Ру16, сталь20, 11111009162RBLD000000000
-30%

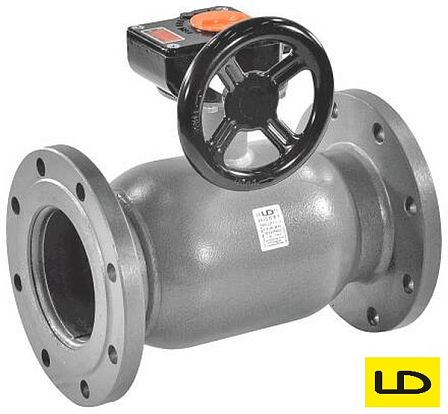

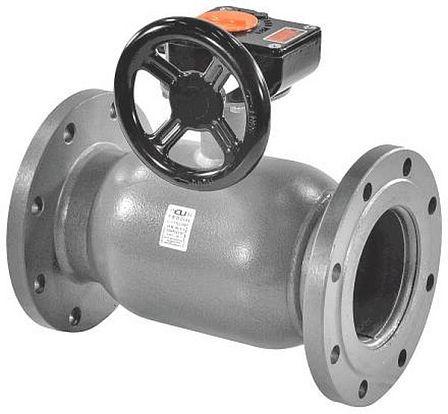

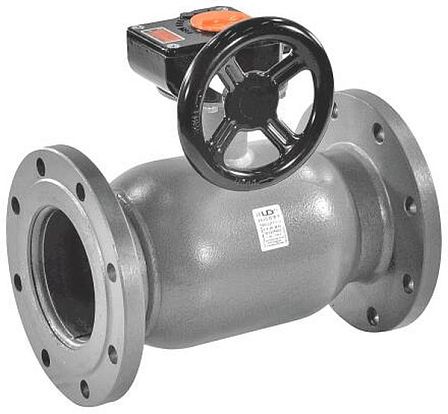

Кран шаровой Н/П фланцевый Energy Regula с редуктором, LD, КШЦФР, Ду100/80, Ру16, сталь20, 11111009162RBLD000000000
АРТ: 11111009162RBLD000000000
-30%

Кран шаровой Н/П фланцевый Energy Regula с редуктором, LD, КШЦФР, Ду100/80, Ру16, сталь20, 11111009162RBLD000000000

АРТ: 11111009162RBLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Редуктор
LD LD Бренд LD
-30%
64 382.22 ₽
45 067.55 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание
Кран шаровой Н/П фланцевый Energy Regula с редуктором, LD, КШЦФР, Ду100/80, Ру16, сталь20, (артикул 11111009162RBLD000000000) предназначен для ступенчатого регулирования расхода, балансировки и полного перекрытия потока рабочей среды в технологических трубопроводах, сетях централизованного теплоснабжения, системах отопления, горячего и холодного водоснабжения (ГВС, ХВС) и вентиляции (HVAC).

Технические характеристики и параметры
  • Обозначение серии: КШЦФР Energy Regula (Кран шаровой цельносварной фланцевый с редуктором регулирующий)
  • Производитель: LD (ЧелябинскСпецГражданСтрой)
  • Номинальный диаметр фланцев (условный проход): DN 100 (Ду 100 мм)
  • Эквивалентный диаметр проходного сечения затвора: DN 80 (Ду 80 мм)
  • Тип гидравлического сечения: неполнопроходной / редуцированный (Н/П, 100/80)
  • Номинальное рабочее давление: PN 16 (1,6 МПа / 16 бар / 16 кгс/см²)
  • Тип присоединения к трубопроводной системе: фланцевое по ГОСТ 33259-2015 / ГОСТ 12820-80
  • Тип приводного механизма: механический червячный редуктор с ручным маховиком (штурвалом) и стрелочным указателем степени открытия
  • Класс герметичности затвора в закрытом положении: класс «А» по ГОСТ 9544-2015
  • Рабочая среда: сетевая вода, техническая вода, теплоноситель на основе водно-гликолевых смесей (концентрация гликоля до 50%), неагрессивные жидкие среды
  • Температура рабочей среды: от -40 °C до +200 °C
  • Климатическое исполнение: У1 по ГОСТ 15150-69 (температура эксплуатации от -40 °C до +60 °C)
  • Направление потока среды: однонаправленное (по стрелке на корпусе для регулирующего режима) / двунаправленное при полном закрытии
Материальное исполнение компонентов
Корпус: углеродистая конструкционная качественная сталь 20
Шар (регулирующий запорный орган): нержавеющая сталь аустенитного класса AISI 304 / 08Х18Н10 со специальной профилированной регулирующей вставкой
Шпиндель (шток): коррозионно-стойкая сталь 20Х13
Уплотнительные седла шара: фторопласт с добавлением 20% углерода (Ф4К20) с подпружиниванием тарельчатыми пружинами
Вторичное уплотнение затворной группы: эластомер на основе фторкаучука (FKM / Viton)
Уплотнение шпиндельного узла: комбинация терморасширенного графита и колец из фторкаучука

Конструктивные и эксплуатационные особенности
Профилированная проточная часть: шар оснащен регулирующим сегментом, обеспечивающим линейную или равнопроцентную расходную характеристику при изменении угла поворота затвора.
Червячный редуктор: передаточное число редукторного узла снижает крутящий момент на штурвале, предотвращает гидравлический удар при резком закрытии/открытии магистрали и обеспечивает точную фиксацию промежуточных положений затвора.
Визуализация настройки: на редукторе установлена градуированная шкала и механический указатель, отображающий текущий угол поворота шара и расчетный коэффициент расхода
Цельносварная конструкция: отсутствие фланцевых и резьбовых соединений по телу корпуса исключает внешние протечки теплоносителя при циклических температурных деформациях трубопровода.
Антистатический узел: конструктивно предусмотрено снятие статического потенциала с подвижных элементов арматуры на заземленную металлоконструкцию трубопровода.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4) х 80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
5 лет эксплуатации, но не более 5,5 лет с даты продажи
Цвет
Серые
Артикул
11111009162RBLD000000000
Объём одной штуки, м³
0.00974
Вес (кг)
17.1
Длина (мм)
300
Ширина (мм)
215
Высота (мм)
151
Дата доставки в ваш город
26.10.2026
Документация
Декларация о соответствии на краны LD до 02.10.2028.pdf
670.78Кб
Декларация о соответствии на на краны LD до 19.11.2029.pdf
124.23Кб
Каталог на шаровые краны Regula.pdf
6.65Мб
Сертификат соответствия на краны LD до 19.05.2027.pdf
2.27Мб
Сертификат соответствия на краны LD до 27.05.2027.pdf
2.3Мб
Сертификат соответствия на краны LD до 27.06.2028.pdf
814.58Кб
Экспертное заключение на краны LD (бессрочно).pdf
1.52Мб
Паспорт Energy Regula с редуктором LD КШЦФР.pdf
520.71Кб
