Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой Н/П фланцевый Regula с редуктором, LD, КШЦФР, Ду100/80, Ру16, сталь20, 11111009162RRLD000000000
-30%

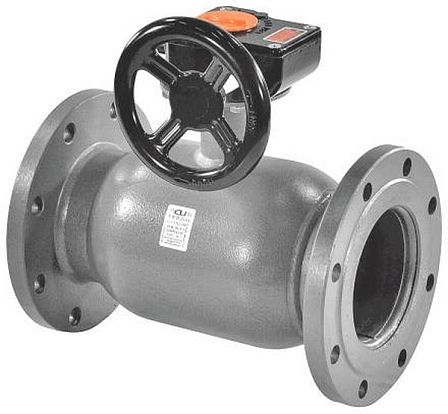

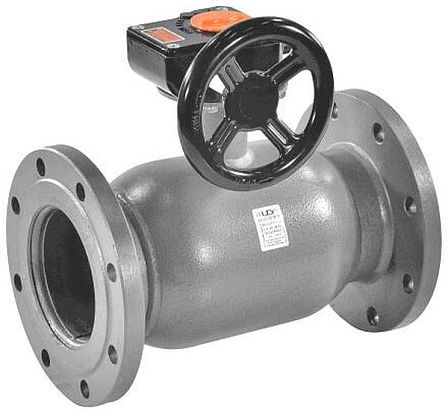

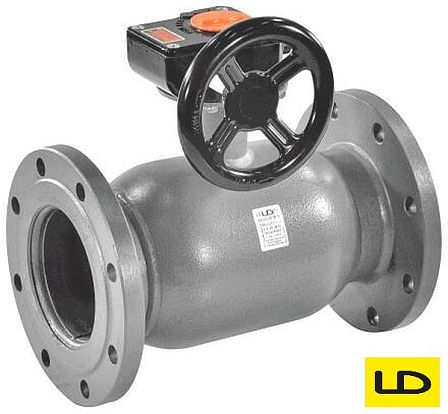

Кран шаровой Н/П фланцевый Regula с редуктором, LD, КШЦФР, Ду100/80, Ру16, сталь20, 11111009162RRLD000000000
АРТ: 11111009162RRLD000000000
-30%

Кран шаровой Н/П фланцевый Regula с редуктором, LD, КШЦФР, Ду100/80, Ру16, сталь20, 11111009162RRLD000000000

АРТ: 11111009162RRLD000000000
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Редуктор
LD LD Бренд LD
Описание
Кран шаровой Н/П фланцевый Regula с редуктором, LD, КШЦФР, Ду100/80, Ру16, сталь20, (артикул 11111009162RRLD000000000) предназначен для дискретного или плавного дозирования расхода теплоносителя, а также герметичного перекрытия потока в гидравлических контурах. Изделие разработано для трубных участков с номинальным калибром фланцев DN 100 (диаметр патрубков 100 мм) и суженным рабочим сечением шара 80 мм при гидростатическом давлении контура до PN 16 (1,6 МПа / 16 бар). Конструкция включает профилированный затвор серии Regula, редуцированный проточный тракт, плоские монтажные фланцы и механический червячный редуктор с ручным маховиком.

Технические характеристики и конструктивные параметры:
  • Серийная линейка: LD Regula, модификация КШЦФР
  • Тип арматурного узла: промышленный кран шаровой запорно-регулирующий с редуктором
  • Номинальный диаметр подключения / рабочего прохода: Ду100/80 (фланцы DN 100 мм, диаметр сечения шара 80 мм)
  • Номинальное гидростатическое давление: Ру16 (PN 1,6 МПа / 16 кгс/см²)
  • Форма проточной зоны: неполнопроходная (стандартнопроходная, редуцированная, Н/П)
  • Метод стыковки с магистралью: фланцевый в соответствии с ГОСТ 33259-2015 (исполнение B)
  • Тип механизма управления: угловой червячный редуктор с ручным штурвалом и указателем угла открытия
  • Материал цельносварного корпуса и фланцев: конструкционная сталь марки Сталь 20 (ГОСТ 1050-88)
  • Материал запорно-регулирующего шара: аустенитная нержавеющая сталь марки AISI 304 / 12Х18Н10Т
  • Материал поворотного шпинделя: коррозионно-стойкая сталь марки 20Х13
  • Седловая герметизация: износостойкий фторопласт с наполнителем марки Ф4К20 с тарельчатыми пружинами
  • Уплотнительный блок штока: термостойкий фторопласт Ф-4, кольцевые элементы из эластомера FKM/EPDM
  • Класс герметичности запорного узла: «А» по стандарту ГОСТ 9544-2015 (при положении «закрыто»)
  • Рабочая среда: сетевая вода систем отопления, водно-гликолевые смеси, пар, технический конденсат, нейтральные жидкости
  • Пределы температуры проводимой среды: от -40 °C до +200 °C
  • Климатическое районирование: исполнение У1 по ГОСТ 15150-69 (температура уличного воздуха от -40 °C до +40 °C)
Корпус крана выполнен по бесшовной цельносварной технологии из конструкционной стали марки Сталь 20 без разборных разъемов по телу, что исключает утечки теплоносителя во внешнее пространство при циклических колебаниях температуры до +200 °C. Сферическая пробка модификации Regula имеет фигурную профилированную шторку, обеспечивающую прогнозируемую линейную или равнопроцентную зависимость пропускной способности (Kv) от угла поворота шпинделя. Механический редуктор исключает самопроизвольное смещение затвора под напором среды, защищает гидросистему от динамических гидравлических ударов при маневрировании и снижает мускульное усилие оператора.

Редуцированный проходной канал 80 мм снижает кавитационные нагрузки на рабочие поверхности в режиме дросселирования и оптимизирует распределение статического давления. Наличие механической шкалы на корпусе редуктора позволяет визуально контролировать текущее положение регулирующей шторки и точно выставлять настроечные значения при гидравлической балансировке сети. Двухстороннее фланцевое соединение обеспечивает удобный монтаж и быструю замену узла на действующих технологических линиях без сварочных работ.

Арматура монтируется в распределительных гребенках котельных, узлах смешения и регулирования центральных (ЦТП) и индивидуальных (ИТП) тепловых пунктов, а также на промышленных установках вентиляции и охлаждения.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Отопление / Пароконденсатные системы
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
100 (4) х 80 (3)
Давление, бар
16
Максимальная рабочая температура t max, °C
+200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
3 года эксплуатации, но не более 3,5 лет с даты продажи
Цвет
Серые
Артикул
11111009162RRLD000000000
Объём одной штуки, м³
0.00747
Вес (кг)
17.1
Длина (мм)
230
Ширина (мм)
215
Высота (мм)
151
